图文解说气动隔膜泵工作原理

气动隔膜泵气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽，目前已形成化生产，产品质量深受好评。这种泵的主要特点是不需灌引水，既能抽送流动的液体，又能输送一些是易流动的介质，吸程高、扬程可调（0-50米）气源压力只须大于1kg/cm2即能工作，绝对防火防爆，具有潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵的一切功能和输送机械的许多特点。气动隔膜泵分类：塑料气动隔膜泵，不锈钢气动隔膜泵，QBY气动隔膜泵。

气动隔膜泵工作原理：

气动隔膜泵工作原理图1

当膜片1位于高压空气下时，膜片1随着冲程慢慢的移动到最大位置。同时，通过气阀控制压缩空气慢慢充人膜片2后面的空间。此压缩空气势必将推动膜片2慢慢远离中间体，通过连杆的连接，膜片1开始移向中间体。，膜片2将挤压膜腔室中介质并通过水力作用在进口处的阀球上，使得阀球和阔座的接触后而封闭进口管路。同时，同样的水力作用在出口处球阀上并提升球阀，打开出口管路。另侧的出口处球阀因压力的作用而关闭，进口处的球阀同样因压力的作用而打开，液体也就被吸入泵腔室内。

气动隔膜泵工作原理图2

当一个冲程完成后，通过气阀的换向使得膜片1后面再次被充人压缩气体，同时膜片2开始移向中间体，膜片2后面的气体也开始通过气阀及消音器排向外界。

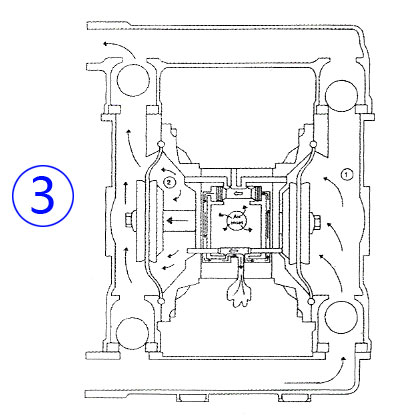

气动隔膜泵工作原理图3

气动隔膜泵工作原理动画:
