QBY/K铝合金气动隔膜泵
  • QBY/K铝合金气动隔膜泵
  • QBY/K铝合金气动隔膜泵
  • QBY/K铝合金气动隔膜泵
  • QBY/K铝合金气动隔膜泵

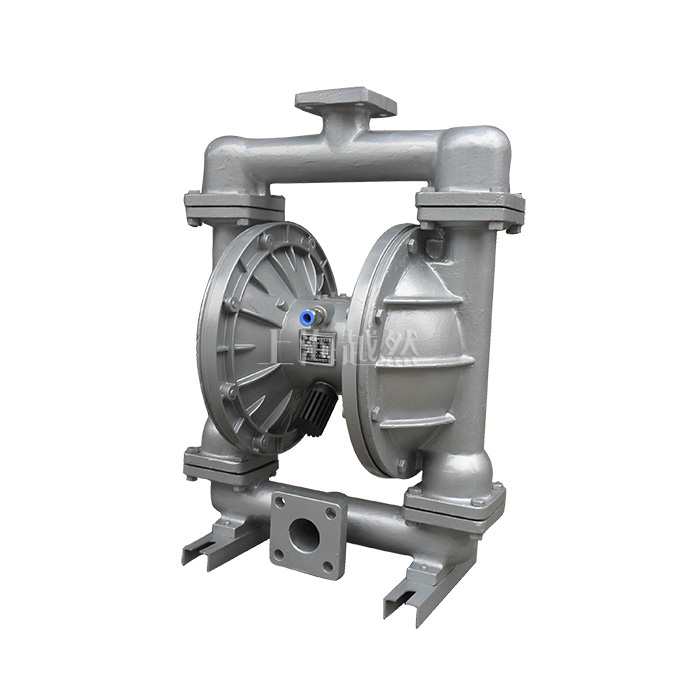

QBY/K铝合金气动隔膜泵

品牌:上海越然

型号:QBY/K

材质:铝合金

流量:0.8~40 m³/h

扬程:50 m

吸程:1~5 m

进出口径:10~100 mm

QBY/K铝合金气动隔膜泵基本介绍

QBY/K铝合金气动隔膜泵是一种新型输送隔膜泵类。隔膜泵不需灌引水,吸程高达7m,扬程达50m,出口压力≥6kgf/cm;流动宽敞,通过性能好,允许通过最大颗粒直径达10mm。抽送泥浆、杂质时,对泵磨损甚微,不必用电,在易燃、易爆场所使用安全可靠; 可以浸没在介质中工作。

QBY/K铝合金气动隔膜泵产品用途

1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后,用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮,驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体最高可耐150℃。
16、作为各种固液体分离设备的前级送压装置。

QBY/K铝合金气动隔膜泵产品用途

1、QBY/K铝合金气动隔膜泵不需灌引水,吸程高达7m,扬程达50m,出口压力≥6kgf/cm2;
2、流动宽敞通过性能好允许通过最大颗粒直径达10mm。抽送泥浆、杂质时,对泵磨损甚微;
3、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7kgf/cm2之间);
4、无旋转部件,没有轴封,隔膜将抽送的介质与泵的运动部件、工作介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时,不会造成环境污染和危害人身安全;
5、不必用电,在易燃、易爆场所使用安全可靠;
6、可以浸没在介质中工作;
7、作用方便、工作可靠、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机,泵也不会因此而损坏,不旦超负荷,泵会自动地停机,具有自我保护性能,当负荷恢复正常后,又有自动启动运行;
8、结构简单、易损件少,该泵结构简单,安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
9、可输送较粘的液体(粘度在1万厘泊以下);
10、无须用油润滑,即使空转,对泵也无任何影响,这是该泵一大特点。

QBY/K铝合金气动隔膜泵产品性能参数

型号 流量 (m³/h) 扬程 (m) 吸程 (m) 最大允许颗粒直粒
(mm)
最大供气压力
kgf/cm²
材 料
流体铸铁
QBY-10 0.8 50 1 1 4-7
QBY-15 1 50 1 1 4-7
QBY-20 1.8 50 5 2.5 2-7
QBY-25 2.4 50 5 2.5 2-7
QBY-40 8 50 5 4.5 2-7
QBY-50 18 50 5 8 2-7
QBY-65 24 50 5 8 2-7
QBF-80 27 50 5 10 2-7
QBY-100 40 50 5 10 2-7

QBY/K铝合金气动隔膜泵应用领域

工业:酸、碱、溶剂、悬浮物、分散体系。
石化业:原油、稠油、油脂、泥浆、污泥等。
涂料业:树脂、溶剂、着色剂、油漆等。
日化业:洗涤剂、香波、乳液、乳剂、手霜、表面活化剂。
陶瓷业:泥浆、瓷浆、石灰浆、陶土浆。
采矿业:煤浆、岩浆、泥浆、砂浆、炸药浆、润滑油
水处理:石灰浆、软性沉淀物、污水、化学品、废水等。
食品业:液态半固体、巧克力、盐水、醋、糖浆、菜油、大豆油、蜂蜜、动物血。
饮料业:酵母、糖浆、浓缩物、气液混合物、葡萄酒、果汁、玉米浆等。
医药业:溶剂、酸、碱、植物提炼液、软膏、血浆等各类药品料液。
造纸业:粘结剂、树脂、油漆、油墨、颜料、双氧水等。
电子业:溶剂、电镀液、清洗液、硫酸、硝酸、废酸、腐蚀性酸、抛光液。
纺织业:染料化学品、树脂、胶等。 建筑业:水泥浆、陶瓷瓦粘结剂、岩石浆、天花板面漆等。
汽车业:抛光乳剂、油、冷却剂、汽车底漆、油乳胶、清漆、清漆添加剂、脱脂液、油漆。
家具业:粘结剂、清漆、分散体系、溶剂、色剂、白木胶、环氧树脂、淀粉粘结剂。
冶金、铸造和染色业:金属浆、氢氧化物和炭化物浆、灰尘洗涤浆等。

QBY/K铝合金气动隔膜泵安装尺寸

QBY/K铝合金气动隔膜泵安装图
QBY/K铝合金气动隔膜泵安装尺寸

型号 A B C D H H1 H2 进气口外径 重量(kg)
QBY-10 140 180 150 225 18 200 8 7
QBY-15 140 180 150 225 18 200 8 7
QBY-25 220 170 365 200 480 45 460 10 20
QBY-40 220 170 365 250 480 45 460 10 24
QBY-50 340 230 570 340 740 80 700 14 50
QBY-65 340 230 570 340 740 80 700 14 56
QBY-80 360 240 600 450 900 105 860 16 70
QBY-100 360 240 600 450 930 105 860 16 78

QBY/K铝合金气动隔膜泵工作原理

工作原理

QBY/K铝合金气动隔膜泵在泵的两个对称工作腔中,各装有一块有弹性的隔膜⑥,联杆⑦将两块隔膜结构一体,压缩空气从泵的进气接着①进入配气阀③后,推动两个工作腔内的隔膜,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从其隔膜的背后排出泵外,一但到达行程终点,配气机构则自动地将压缩空气引入另一工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置有两个单向圆球④,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向圆球交替地开启和关闭,从而将液体连续地吸入和排出。

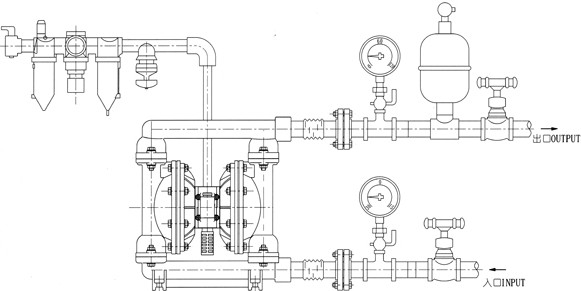

QBY/K铝合金气动隔膜泵安装示意图

QBY/K铝合金气动隔膜泵安装示意图

QBY/K铝合金气动隔膜泵使用注意事项

1、QBY/K铝合金气动隔膜泵振动极其轻微,一般情况可不装底脚螺栓。
2、如压缩空气有脏物进入,将会影响泵的正常启动,建议用户加装气动三联件。
3、在抽吸易冻结的介质时,应在泵的进口处装阀门,当停止用泵时,先将该阀关闭,然后再开泵数分钟,将泵体介质排净为止以免造成下次开泵困难。
4、更换隔膜时,须将泵内腕连杆,铅套清洗干净,并不要损坏白色四氟密封圈,按原样装好,即可使用。

QBY/K铝合金气动隔膜泵性能曲线图

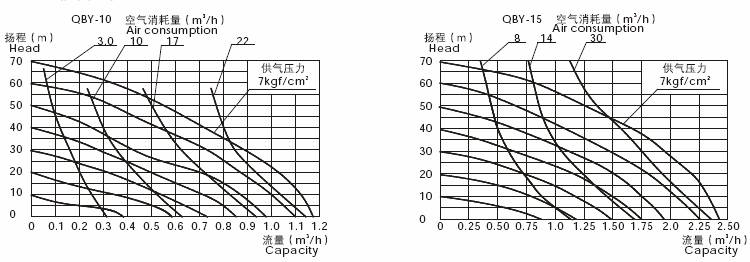

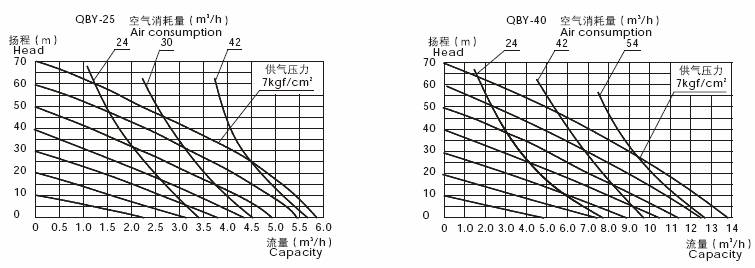

QBY-10/QBY15性能曲线图QBY-25/QBY-40性能曲线图QBY-50/QBY-65性能曲线图QBY-80/QBY-4100性能曲线图

QBY/K铝合金气动隔膜泵隔膜材力特性表

隔膜品种 丁睛橡胶 氯丁橡胶 氟橡胶 聚四氟乙烯
介质种类
发烟硝酸 × ×
浓硝酸 × ×
浓硫酸 × ×
浓盐酸 ×
浓磷酸 ×
浓醋酸 × × ×
浓氢氧化钠
无水氨
稀硝酸 × ×
稀硫酸
稀盐酸 ×
稀磷酸 × ×
稀氢氧化钠
氨水 ×
× ×
汽油
石油 ×
四氯化碳
二硫化碳
×
乙醇
丙铜 × ×
甲酚 ×
乙醛 × ×
乙苯 × ×
丙烯晴 ×
丁醇
丁二烯 ×
苯乙烯 × ×
醋烯乙酯 × × ×
× × ×
