自吸排污泵工作原理 自吸排污泵规格型号

时间:2018-6-4 来源:上海越然泵业有限公司 点击量:11

ZW型自吸式无堵塞排污泵主要由泵体, 叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成,泵的结构见下图。自吸排污泵主要用于排污系统上,因此我们在选用时一定要了解清楚自吸排污泵的工作原理自吸排污泵规格型号有哪些?

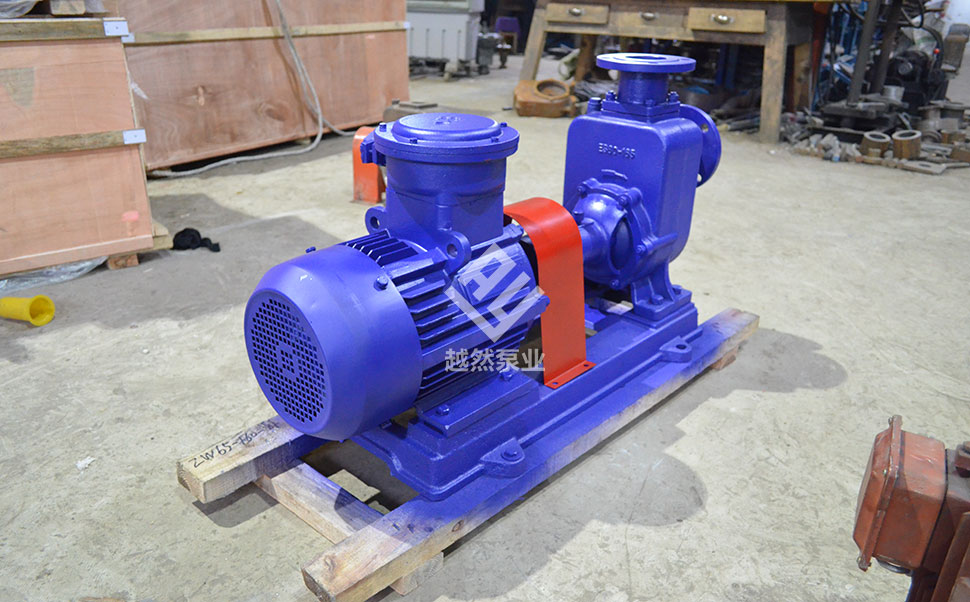

ZW自吸无堵塞排污泵

ZW自吸无堵塞排污泵

自吸排污泵工作原理

自吸排污泵泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔相通,构成泵的轴向加流外混式系统。泵停止工作后,泵内腔已储有一定容积的液体。当泵起动时,有关当局内的储液在叶轮的作用下,夹带着空气被向上抛出,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定的真空度,达到自吸的作用。

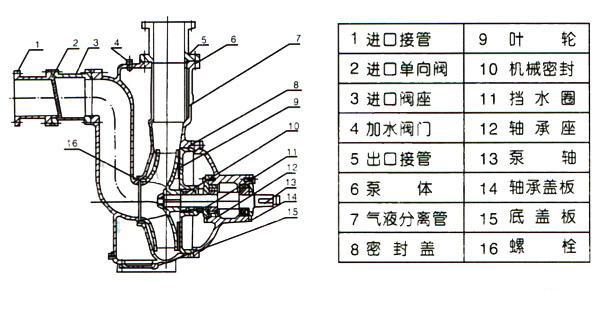

自吸排污泵结构图

自吸排污泵结构图

自吸排污泵采用轴向回流外混式,并通过泵体、叶轮流道的独特设计,即可象一般自吸清水泵 那样不需要安装底阀和灌引水,又可吸排含有大颗粒固体和长纤维杂质液体,可广泛适 用于市政排污工程、河塘养殖、轻工、造纸、纺织、食品、化工、电业、纤维、浆料和 混合悬浮等化工介质最理想的杂质泵。自吸排污泵与国内同类产品相比,具有结构简单、 自吸性能好、排污能力强、高效节能,使用维修方便等特点。

自吸排污泵规格型号

自吸排污泵可广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。自吸排污泵是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质最理想的杂质泵,自吸排污泵主要规格型号参考下表。

型号

流量M3/H

扬程(m)

功率(kw)

转速(r/min)

效率(%)

汽蚀余量(m)

自吸高度(m)

自吸时间(min/S)

重量(kg)

ZW25-8-15

8

15

2.2

2900

45

2.0

5.5

3

100

ZW32-5-20

5

20

2.2

2900

46

2.5

5.5

3

100

ZW32-10-20

10

20

2.2

2900

45

2.5

5.5

3

100

ZW32-9-30

9

30

3

2900

48

2.5

5.5

3

120

ZW40-10-20

10

20

2.2

2900

45

2.5

5.5

3

100

ZW40-20-15

20

15

2.2

2900

45

2.5

5.5

3

100

ZW40-15-30

15

30

3

2900

48

2.5

5.5

3

120

ZW50-10-20

10

20

2.2

2900

45

2.5

5.5

3

100

ZW50-20-12

20

12

2.2

2900

45

2.5

5.5

3

100

ZW50-15-30

15

30

3

2900

48

2.5

5.5

3

120

ZW50-20-35

20

35

5.5

2900

48

2.5

5.5

3

150

ZW65-30-18

30

18

4

1450

45

2.5

5.5

3

200

ZW65-25-30

25

30

5.5

2900

50

3.0

5.5

3

200

ZW65-25-40

25

40

7.5

2900

50

3.0

5.5

2

200

ZW65-40-25

40

25.

7.5

2900

50

3.0

5.5

2

200

ZW65-65-25

65

25

7.5

2900

52

3.0

5.5.

2

240

ZW80-40-16

40

16

4

1450

50

3.0

5.0

3

240

ZW80-40-25

40

25

7.5

2900

50

3.0

5.5

2

200

ZW80-25-40

25

40

7.5

2900

50

3.0

5.5

2

200

ZW80-65-25

65

25

7.5

2900

52

3.0

5.5

2

240

ZW80-80-35

80

35

15

2900

45

3.0

5.5

3

285

ZW80-40-50

80

40

18.5

2900

50

3.0

5.5

2

293

ZW80-50-60

50

60

22

2900

55

3.0

5.0

3

326

ZW100-100-15

100

15

7.5

1450

50

4.0

5.5

3

300

ZW100-8020

80

20

7.5

1450

53

4.0

5.5

3

300

ZW100-100-20

100

20

11

1450

53

4.0

5.5

3

340

ZW100-100-30

100

30

22

2900

53

4.0

5.5

2

510

ZW100-80-45

80

45

30

2900

55

4.0

5.5

2

560

ZW100-80-60

80

60

37

2900

53

4.0

5.5

2

585

ZW100-80-80

80

80

45

2900

50

4.0

5.5

2

639

ZW125-120-20

120

20

15

1450

55

4.5

5.5

2

500

ZW150-180-14

180

14

15

1450.

60

5.0

5.5

3.5

500

ZW150-180-20

180

20

22

1450

60

5.0

5.0

3

570

ZW150-180-30

180

30

37

1450

65

5.0

5.0

3

680

ZW150-180-38

180

38

55

1450

45

5.0

6.0

3.5

800

ZW200-280-14

280

14

22

1450

65

5.0

5.0

3

820

ZW200-280-20

280

20

37

1450

62

5.0

5.0

3

910

ZW200-300-25

300

25

45

1450

59

5.0

5.0

3

948

ZW200-280-28

280

28

55

1450

55

4.8

5.2

3

1090

ZW250-420-20

420

20

55

1450

61

6.0

4.5

2.5

1150

ZW300-800-14

800

14

55

1450

65

6.0

4.5

2.5

1400

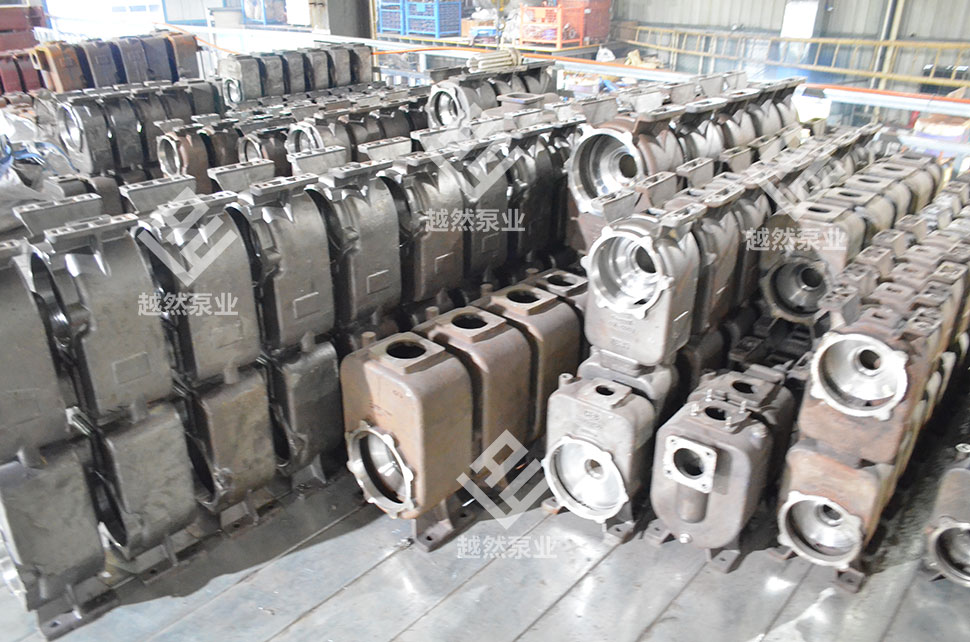

自吸泵铸件泵体

自吸泵铸件泵体


以上就是关于自吸排污泵工作原理自吸排污泵规格型号介绍,自吸排污泵的吸入口一般都高于叶轮吸入口,只要在泵体内灌水即可启动,没有上述缺陷。劳动此对流动排灌,移动工作、启动频繁和灌水困难的场合使用自吸泵是很方便的, 农业、建筑施工、油槽车卸油,油库、消防和造船等很多地方采用自吸泵。
