小型潜水排污泵选用方法,小型潜水排污泵安装图集注意事项

时间:2018-6-6 来源:上海越然泵业有限公司 点击量:11

小型潜水排污泵选型时要充分了解清楚当前实际工况,并且要计算出排污泵工作时要求达到的实际使用流体介质是什么、流量、扬程、管道口径、以及电机功率、介质温度等潜水排污泵选型的必要条件。下面我们跟越然泵业小编纤细了解小型潜水排污泵选型方法以及通过小型潜水排污泵安装图集来说明潜水排污泵安装注意事项

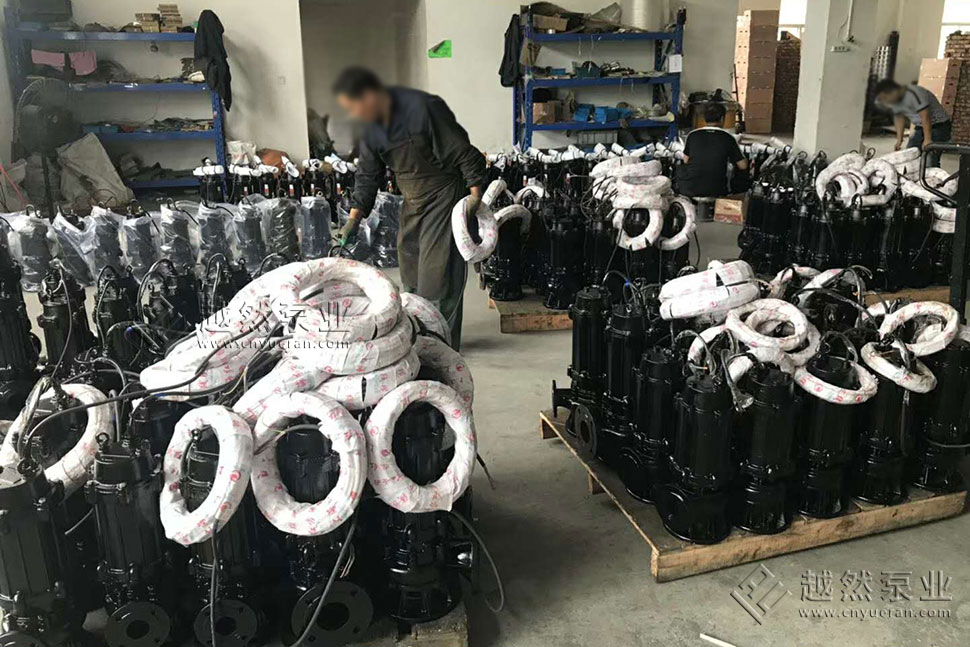

QW潜水排污泵图集现货

QW潜水排污泵图集现货

小型潜水排污泵选型方法

1、生活污水的排放在选用潜水排污泵时它的流量应按生活排水设计秒流量选定;当有排水量调节时,可按生活排水最大小时流量选定。

2、消防电梯集水池内排水泵流量不小于10L/s。

3、潜水排污泵的扬程按提升高度、管道损失计算确定后,再附加一定的自由水头。自由水头宜采用0.02~0.03MPa。吸水管和出水管流速不应小于0.7m/s,并不宜大于2.0m/s。

4、公共建筑内应以每个生活排水集水池为单元设置一台备用泵,平时宜交互运行。

5、 地下室、设备机房、车库冲洗地面的排水,如有两台及两台以上无堵塞排污泵时可不设备用泵。当集水池无法设事故排水管时,排污泵应有不间断的动力供应;当能关闭排 水进水管时,可不设不间断动力供应,但应设置报警装置。 当提升带有较大杂质的污、废水时,不同集水池内的潜水排污泵出水管不应合并排出;当提升一般废水时,可按实际情况考虑不同集水池的潜水排污泵出水管合并排出。

6、两台或两台以上的排污泵共用一条出水管时,应在每台潜水排污泵出水管上装设阀门和止回阀。单台排污泵排水有可能产生倒灌时,应设止回阀。不允许压力排水管与建筑内重力排水管合并排出。

7、当QW潜水排污泵提升含有大块杂物时,潜水排污泵宜带有粉碎装置;当提升含较多纤维物污水时,宜采用大通道潜水排污泵。

8、当QW潜水排污泵电机功率大于等于7.5kW或出水口管径大于等于DN100时,可采用水泵固定自耦装置;当潜水排污泵电机功率小于7.5kW或出水口管径小于DN100时,可设软管移动式安装。

9、污水集水池采用潜水排污泵排水时,应设潜水排污泵固定自耦装置,方便潜水排污泵检修。

10、潜水排污泵应能自动启停和现场手动启停。多台潜水排污泵可并联交替运行,也可分段投入运行。

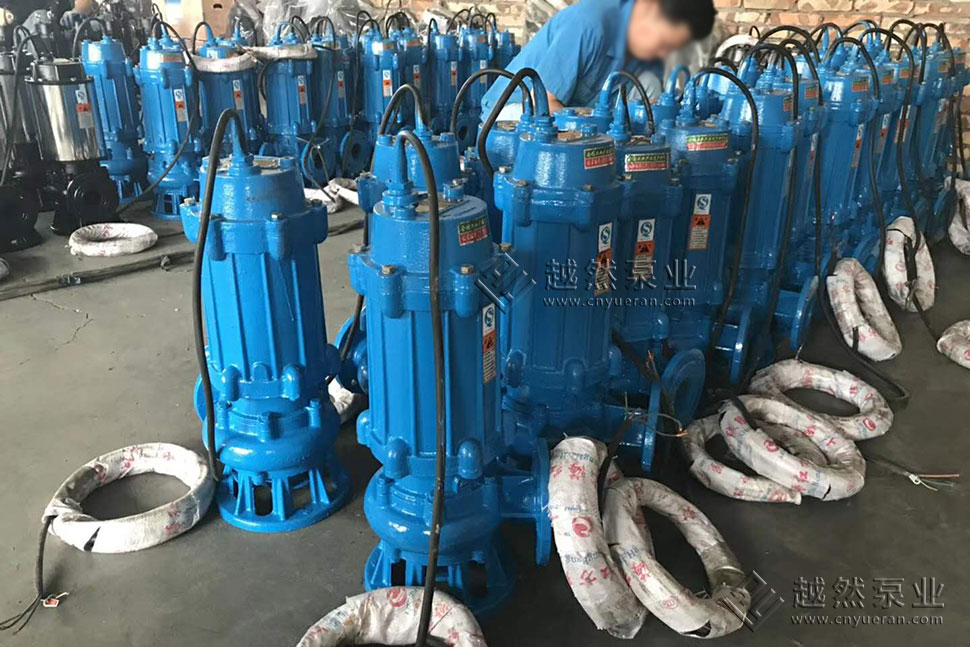

QW铸铁潜水排污泵图集蓝色款

QW铸铁潜水排污泵图集蓝色款

小型潜水排污泵安装注意事项

潜水排污泵工程CAD安装图

潜水排污泵工程CAD安装图

1、安装步骤

(1)浇筑混凝土基础。机组基础通常采用标号为C15或C20混凝土浇筑,采用一次浇筑法施工。为保证基础承受较大的荷载,通常将基础做成上小下大的棱台形状,或与集水井(坑)底板浇成一体,基础顶面应水平,并预埋地脚螺栓。

(2)导杆及泵座的安装。吊起泵座,缓慢下降至机组基础上,泵座上的螺栓孔正对基础上预埋的地脚螺栓,泵座用水平尺找平后,拧紧地脚螺栓。导杆的底部与泵座采用螺纹、螺栓或插入式连接,顶部与支撑架相连接,支撑架与导杆通常用碳钢管、不锈钢或镀锌钢管制成。

(3)泵体的安装。吊起泵体,将耦合装置(耦合装置、水泵及电机通常制成整体设备)放置到导杆内,使泵体沿着导杆缓慢下降,直到耦合装置与泵座上的出水弯管相连接,要保证水泵出水管与出水弯管进口中心线重合。

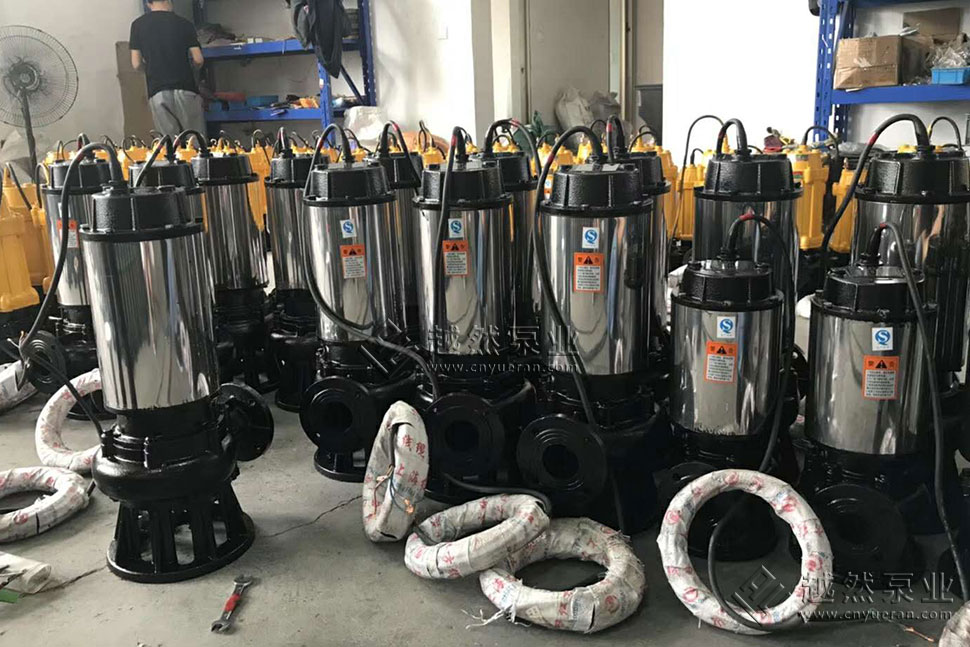

JYWQ自动搅匀潜水排污泵图集

JYWQ自动搅匀潜水排污泵图集

2、安装注意事项

(1)、吸水管安装考虑污水对管道的腐蚀,因此一般选给水铸铁管,如需选钢管,则必须作好防腐处理。给水铸铁管主要以法兰连接为主,钢管以焊接为主,需拆装与检修处采用法兰连接。吸水管安装中要保证不积气、不漏气、不吸气。当吸水井(室)内设有多台泵吸水时,每台泵应有独立的吸水管,其上设阀门。各吸水管之间及吸水管与井(室)壁问要有适当的间距,避免互相干扰。

(2)、压水管道经常承受高压,所以要坚固不漏水,其管材和连接方式和吸水管相似。水泵如共用一条出水管,则每台水泵的压水管上应装止回阀和闸阀(或蝶阀)。管路安装中要做到定线正确、连接严密、坡度符合设计要求。

(3)、水泵泵体与进出口法兰的安装,其中心线允许偏差为5mm。通过了解以上3点安装注意事项后,我们在使用时又应注意些什么了?推荐阅读:潜水排污泵的使用注意事项

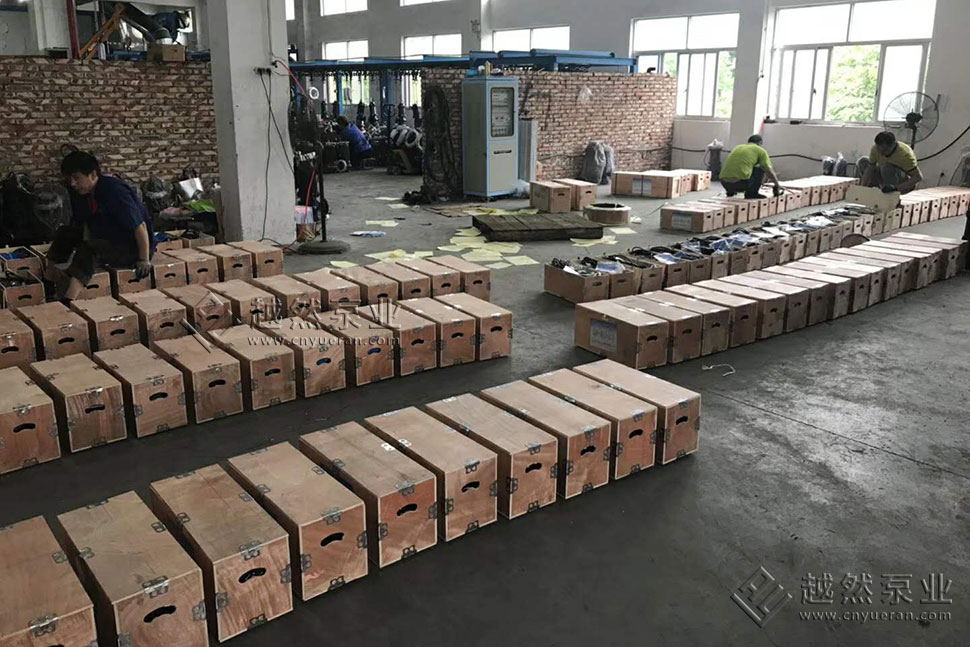

排污泵木箱包装图集

排污泵木箱包装图集

以上就是小型潜水排污泵选型方法以和小型潜水排污泵安装注意事项,从上面可以看出,排污泵型号种类繁多,因此潜水排污泵选型时不仅要了解流量、扬程、管道口径、以及电机功率、介质温度,还要对自己使用工况了如指掌选则使用自己的产品,达到双赢的目的。如看上以方法还不能选型,请联系上海越然泵业客服为您24小时服务。
