QBY/K不锈钢气动隔膜泵

品牌:上海越然

型号:QBY/K

材质:不锈钢、铸铁、铝合金、氟塑料等

流量:0.8~40 m³/h

扬程:50 m

吸程:1~5 m

进出口径:10~100 mm

QBY/K不锈钢气动隔膜泵基本介绍

QBY/K不锈钢气动隔膜泵是一种新型输送机械,是目前国内最新颖的一种泵类。采用空气压缩机压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。其性能参数与联邦德国的 WLLDENPVMPS、美国的MARIOWPUMPS相近.本厂目前已形成系列化生产,共有八种规格直径:¢10mm(3/8")、¢15mm(1/2")、¢25mm(1")、¢40mm( 1 1/2")、¢50mm(2")、¢65mm( 2 1/2")、¢80mm(3")、¢100mm(4")。三种材质、铝合金、铸铁、不锈钢。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。该泵自投产以来,已被国内一千多家石油、化工、电子、陶瓷、纺织、油漆、制药机械系统单位采用,安置在种特殊场合,用来抽送各种常规泵不能抽吸的介质,且替代齿轮泵的理想产品,均取的了满意的效果。

QBY/K不锈钢气动隔膜泵型号意义

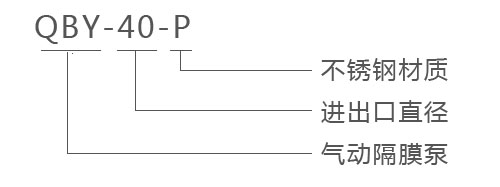

QBY/K不锈钢气动隔膜泵型号意义

QBY/K不锈钢气动隔膜泵产品用途

1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后,用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮,驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体最高可耐150℃。
16、作为各种固液体分离设备的前级送压装置。

QBY/K不锈钢气动隔膜泵使用场合

1、由于用空气作动力,所以流量随背压(出口阻力)的变化而自动调整,适合用于中高粘度的流体。而离心泵的工作点是以水为基准设定好的,如果用于粘度稍高的流体,则需要配套减速机或变频调速器,成本就大大的提高了,对于齿轮泵也是同样如此。
2、在易燃易爆的环境中用气动泵可靠且成本低,如燃料、火药、炸药的输送,因为:第一、接地后不可能产生火花;第二、工作中无热量产生,机器不会过热;第三、流体不会过热因为气动隔膜泵对流体的搅动最小。
3、在工地恶劣的地方,如建筑工地、工矿的   废水排放、由于污水中的杂质多且成分复杂,管路易于堵塞,这样对电泵就形成负荷过高的情况,电机发热易损。气动隔膜泵可通过颗粒且流量可调,管道堵塞时自动停止至通畅。
4、另外气动隔膜泵体积小易于移动,不需要地基,占地面极小,安装简便经济。可作为移动式物料输送泵。
5、在有危害性、腐蚀性的物料处理中,气动隔膜泵可将物料与外界完全隔开。
6、或是一些试验中保证没有杂质污染原料。
7、可用于输送化学性质比较不稳定的流体,如:感光材料、絮凝液等。这是因为气动隔膜泵的剪切力低,对材料的物理影响小。

QBY/K不锈钢气动隔膜泵型曲线图

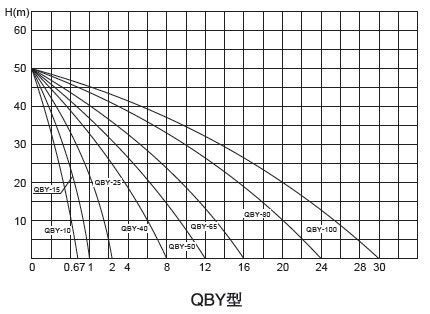

QBY/K不锈钢气动隔膜泵型曲线图

QBY/K不锈钢气动隔膜泵工作原理

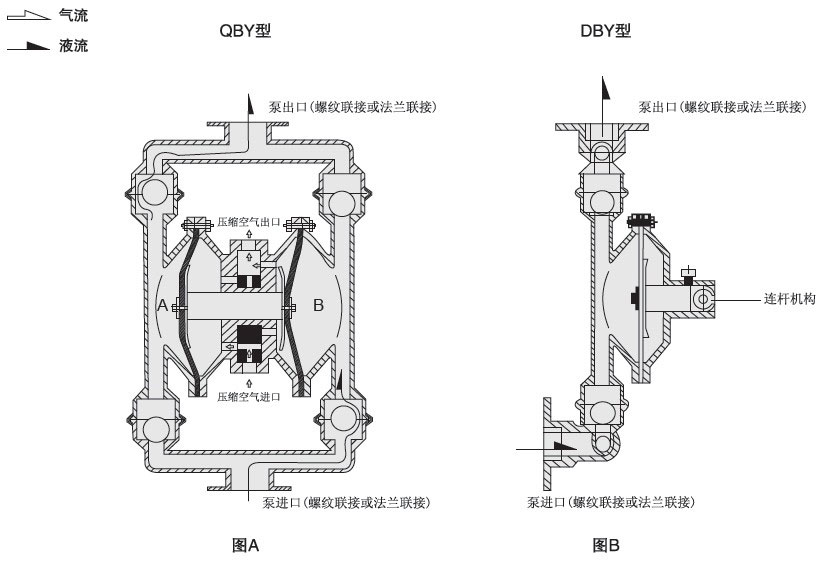

QBY/K不锈钢气动隔膜泵工作原理图

QBY/K不锈钢气动隔膜泵有两个对称的工作腔,各装有一块弹性隔膜,连杆轴将两块隔膜联接,当压缩空气由进气接头经配气阀进入A工作腔推动隔膜,该腔进口球阀关闭,出口球阀打开,液体排出,于此同时,B腔隔膜由连杆轴驱动背面气体排入大气,出口球阀关闭,进口球阀打开,液体被吸入(见图A)。当行程到达终点,配气阀将气体导入B工作时,情况同前述相反,B腔排出液体,A腔吸入液体。如此反复,泵不断吸入排出液体。

QBY/K不锈钢气动隔膜泵性能参数

型号 流量 (m3/h) 扬程 (m) 出口压力
(kgf/cm2)
吸程(m) 最大允许能
过颗粒直径 (mm)
最大供
气压力
(kbf/cm2)
最大供气
消耗量
(m3/min)
材料
铝合金 不锈钢 铸造铁 增强聚丙烯
QBY-10 0~0.8 0~50 6 5 1 7 0.3
QBY-15 0~1 0~50 6 5 1 7 0.3
QBY-25 0~2.4 0~50 6 7 2.5 7 0.6
QBY-40 0~8 0~50 6 7 4.5 7 0.6
QBY-50 0~12 0~50 6 7 8 7 0.9 /
QBY-65 0~16 0~50 6 7 8 7 0.9 /
QBY-80 0~24 0~50 6 7 10 7 1.5 /
QBY-100 0~30 0~50 6 7 10 7 1.5 /

QBY/K不锈钢气动隔膜泵安装方式


QBY/K不锈钢气动隔膜泵安装方式图1

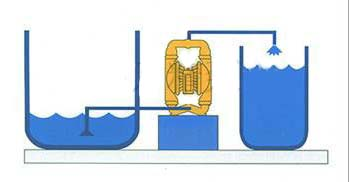

安装方式图1:将液体从A容器抽送到B容器可用此法。


QBY/K不锈钢气动隔膜泵安装方式图2

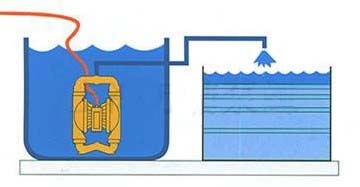

安装方式图2:将泵浸在液体中,可代替潜水泵使用,压缩空气另用软管引出。


QBY/K不锈钢气动隔膜泵安装方式图3

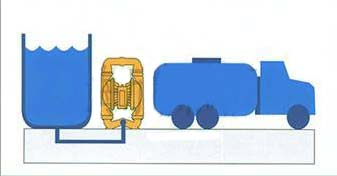

安装方式图3:高粘稠液体可采用此种方法将液位提高,使液料容易抽出。


QBY/K不锈钢气动隔膜泵安装连接方式

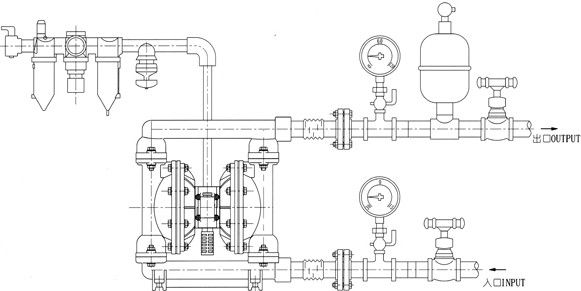

QBY/K不锈钢气动隔膜泵安装连接方式图

QBY/K不锈钢气动隔膜泵维护与保养

1、在解体和重新组装泵时,请保持泵内运动零部件表面清洁,防止灰尘,异物等损坏部件。
2、在拆卸泵之前,请放空管道内的液体,解体泵之前,请将泵倒过来,放尽泵内的液体。
3、如输送流体从排气消声器中排出,检查隔膜是否破损或隔膜紧固螺丝是否松脱。

隔膜材力特性表

隔膜品种 丁睛橡胶 氯丁橡胶 氟橡胶 聚四氟乙烯
介质种类
发烟硝酸 × ×
浓硝酸 × ×
浓硫酸 × ×
浓盐酸 ×
浓磷酸 ×
浓醋酸 × × ×
浓氢氧化钠
无水氨
稀硝酸 × ×
稀硫酸
稀盐酸 ×
稀磷酸 × ×
稀氢氧化钠
氨水 ×
× ×
汽油
石油 ×
四氯化碳
二硫化碳
×
乙醇
丙铜 × ×
甲酚 ×
乙醛 × ×
乙苯 × ×
丙烯晴 ×
丁醇
丁二烯 ×
苯乙烯 × ×
醋烯乙酯 × × ×
× × ×
