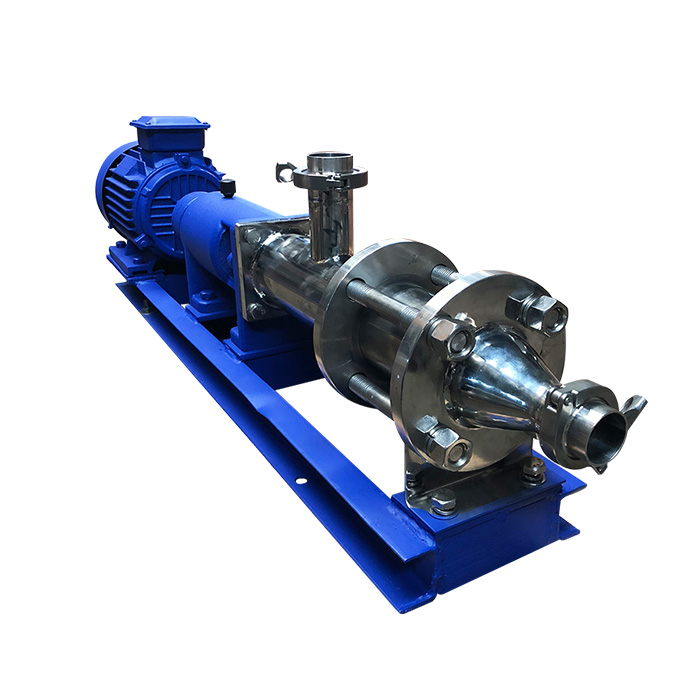

FG型食品卫生级单螺杆泵
品牌：越然泵业
型号：FG型
材质：卫生级不锈钢
轴承位置：卧式
介质温度：-20℃至+150℃
扬程：60-120m
功率：0.75~15KW
出口压力：0.2~1.2Mpa
介质特性：固体粒径可达150mm或无固体含量、触变性、易膨胀性、剪切敏感性、磨蚀性、有/无自润滑性、腐蚀性、粘结性、有毒性
电机：可选配变频、齿轮减速机、无极调速
产品概述
FG型食品卫生级不锈钢单螺杆泵采用卫生级不锈钢材质、转子采用不锈钢、有很强的耐磨性，适合污水泥浆等介质。在负压下也能输送含有气体的介质，可输送含有维物和固体颗粒的液体，进口带喂料斗，连杆带搅龙，可输送不能自流的高粘稠介质。 自吸性能好，吸入性能好可反向输送 输送非常粘稠的，含水的所有介质使用范围极广，主要应用于环境保护、船舶工业、石油工业、医药、日化、酿造业、建筑工业、采矿工业、化学工业、印刷、造纸工业。
产品特点
单螺杆泵由于结构和工作特性，与活塞泵离心泵、叶片泵、齿轮泵相比具有下列诸多优点：
1、能输送高固体含量的介质；
2、流量均匀压力稳定，低转速时更为明显；
3、流量与泵的转速成正比，因而具有良好的变量调节性；
4、一泵多用可以输送不同粘度的介质；
5、泵的安装位置可以任意倾斜；
7、体积小，重量轻、噪声低，结构简单，维修方便。
产品用途
1、食品业：输送肉糜、土豆色拉、酱体糊类、浓果汁、果酱、蔬菜制品。
2、酿造业：输送酒糟、酵母、发酵后的各种残渣以及投配料。
3、制糖业：糖浆、饱和渣、浓缩废水渣、含糖结晶糊；牛奶、奶酪。
4、纺织业：输送合成纤维液、粘胶液、染料、油墨、尼龙粉液。
5、造纸业：输送纸浆液、滑石浆、上光树脂浆料。
6、石油业：输送多种油类、油脂产品、炼油污泥、工业废水。
7、化工业：各种乳胶液、悬浮液、软膏、洗发液、油漆、颜料。
8、建筑业：输送灰浆、灰膏、沥青、焦油、泥沙浆、涂料。
9、采矿业：输送氧化物和废水、矿井排水、液体、浮渣。

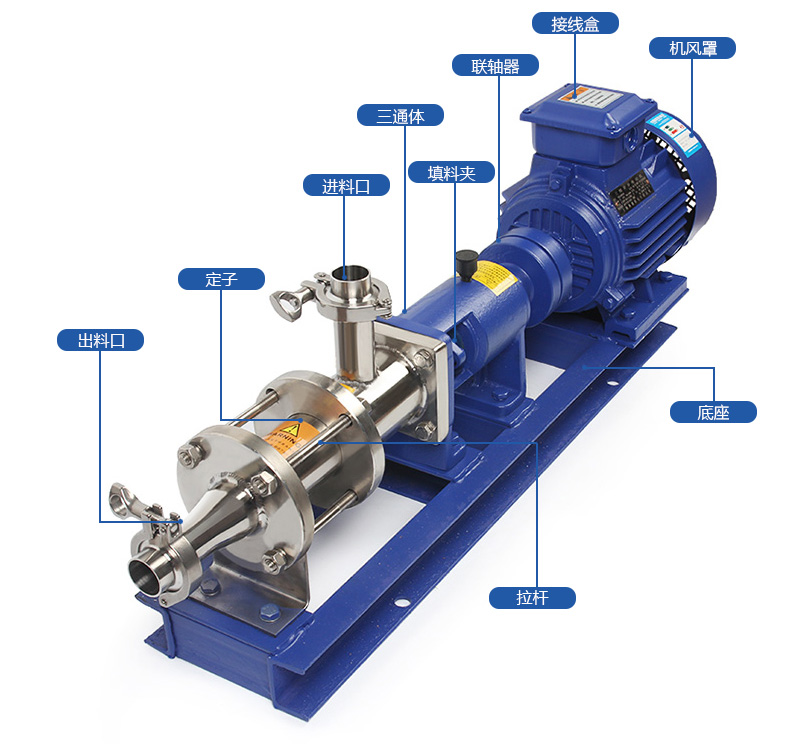

外形结构
G型污泥单螺杆泵主要有电机、联轴器轴承座、轴承、填料座、连杆轴、螺杆轴、出料泵体、锭子、出口泵体以及底座等组成
固定转数时性能参数
| 型号 |
流量 (m³/h) |
压力 (Mpa) |
允许 高转数 (r/min) |
电机 功率 (kw) |
必需汽 蚀余量 (m) |
进口法 |
出口法 兰通径 (mm) |
允许颗 粒直径 (mm) |
允许纤 维长度 (mm) |
| FG20-1 | 0.8 | 0.6 | 960 | 0.75 | 4 | 25 | 25 | 1.5 | 25 |
| FG20-2 | 1.2 | 1.5 | |||||||
| FG25-1 | 2 | 0.6 | 960 | 1.5 | 32 | 25 | 2 | 30 | |
| FG25-2 | 1.2 | 2.2 | |||||||
| FG30-1 | 5 | 0.6 | 960 | 2.2 | 50 | 40 | 2.5 | 35 | |
| FG30-2 | 1.2 | 3 | |||||||
| FG35-1 | 8 | 0.6 | 960 | 3 | 65 | 50 | 3 | 40 | |
| FG35-2 | 1.2 | 4 | |||||||
| FG40-1 | 12 | 0.6 | 960 | 4 | 80 | 65 | 3.8 | 45 | |
| FG40-2 | 1.2 | 5.5 | |||||||
| FG50-1 | 20 | 0.6 | 960 | 5.5 | 4.5 | 100 | 80 | 5 | 50 |
| FG50-2 | 1.2 | 7.5 | |||||||
| FG60-1 | 30 | 0.6 | 720 | 11 | 5 | 125 | 100 | 6 | 60 |
| FG60-2 | 1.2 | 15 | |||||||
| FG70-1 | 45 | 0.6 | 720 | 11 | 150 | 125 | 8 | 70 | |
| FG70-2 | 1.2 | 18.5 | |||||||
| FG85-1 | 65 | 0.6 | 630 | 15 | 150 | 150 | 10 | 80 | |
| FG85-2 | 1.2 | 30 | |||||||
| FG105-1 | 100 | 0.6 | 500 | 30 | 200 | 200 | 15 | 110 | |
| FG105-2 | 1.2 | 55 | |||||||
| FG135-1 | 150 | 0.6 | 400 | 45 | 250 | 250 | 20 | 150 | |
| FG135-2 | 1.2 | 90 |
根据介质粘度选择泵的转速
|
介质粘度
|
1-1000(CSt)
|
1000-10000(CSt)
|
10000-100000(CSt)
|
100000-1000000(CSt)
|
|
转速
|
600-1000
|
300-600
|
200-400
|
20-100
|
根据介质的磨损性选择泵的转速
|
介质磨损状况
|
介质名称
|
转速(r/min)
|
|
无磨损性
|
淡水、促凝剂、油、浆汁、肉沫、肥皂水、血液、甘油等
|
600-1000
|
|
一般
|
泥浆、工业废水、油漆颜料、粘灰浆，鱼、麦夫、菜籽油过滤后的沉积物等
|
300-600
|
|
严重
|
石灰浆、粘土、灰泥、陶土
|
50-200
|
|
注：a.表中给出了所输送的具体介质及其磨损性的特例，请注意介质的特性随其浓度和温度的变化而变化； |
||
按输出压力定级数
|
磨损性
|
一级
|
二级
|
磨损性
|
一级
|
二级
|
磨损性
|
一级
|
二级
|
|
无
|
0.6Mpa
|
1.2Mpa
|
一般
|
0.4Mpa
|
0.8Mpa
|
严重
|
0.2Mpa
|
0.4Mpa
|
| 注：在选择转速时也要根据经验，因为一些其它因素也影响着转速的选择，在最后确定了上述数值的同时最好与本公司协商而定。 | ||||||||
单螺杆泵用的橡胶基本特性
|
橡胶
介质 适应性 |
丁晴橡胶
NBR |
氟橡胶
FPM |
乙丙橡胶
EPDM |
天然橡胶
NR |
|
耐最高温度
|
+100℃
|
+150℃
|
+120℃
|
+60℃
|
|
耐磨性
|
○
|
○
|
●
|
○
|
|
耐老化性
|
●
|
○
|
○
|
X
|
|
耐臭氧
|
X
|
○
|
○
|
X
|
|
耐蒸汽
|
●
|
○
|
○
|
X
|
|
耐燃性
|
●
|
○
|
○
|
X
|
| 注：●很好 ○优 X不行 | ||||
单螺杆泵根据介质选择定子橡胶
|
橡胶
介质 适应性 |
丁晴橡胶
NBR |
氟橡胶
FPM |
食品橡胶 W-NBR |
乙丙橡胶
EPDM |
天然橡胶
NR |
橡胶
介质 适应性 |
丁晴橡胶
NBR |
氟橡胶
FPM |
食品橡胶 W-NBR |
乙丙橡胶
EPDM |
天然橡胶
NR |
|
|
水(含污水)
|
●
|
●
|
●
|
●
|
△
|
乙醇
|
●
|
●
|
●
|
△
|
●
|
|
|
植物油
|
●
|
●
|
●
|
△
|
X
|
煤油
|
●
|
●
|
●
|
X
|
X
|
|
|
矿物油
|
●
|
●
|
●
|
X
|
X
|
柴油
|
●
|
●
|
●
|
X
|
X
|
|
|
氨气
|
●
|
X
|
●
|
△
|
●
|
氯化氩
|
X
|
△
|
X
|
X
|
X
|
|
|
芳香族溶剂
|
X
|
●
|
X
|
X
|
X
|
含酮类物料
|
X
|
X
|
X
|
●
|
X
|
|
|
浓碱
|
●
|
X
|
●
|
●
|
X
|
含醇类物料
|
●
|
●
|
●
|
●
|
●
|
|
|
浓硝酸
|
X
|
△
|
X
|
X
|
X
|
含脂类物料
|
X
|
X
|
X
|
●
|
X
|
|
|
冰醋酸
|
●
|
●
|
●
|
X
|
△
|
含醚类物料
|
X
|
X
|
X
|
●
|
X
|
|
|
稀硫酸
|
●
|
●
|
●
|
●
|
●
|
泥浆
|
●
|
△
|
●
|
●
|
●
|
|
|
浓硫酸
|
X
|
●
|
X
|
△
|
X
|
磷酸
|
△
|
△
|
△
|
●
|
●
|
|
|
稀盐酸
|
●
|
●
|
X
|
●
|
●
|
碳酸钠
|
●
|
X
|
●
|
●
|
●
|
|
|
浓盐酸
|
●
|
●
|
●
|
●
|
●
|
糖醛
|
△
|
△
|
△
|
●
|
X
|
|
|
热水
|
△
|
X
|
△
|
●
|
X
|
苯100
|
X
|
●
|
X
|
X
|
X
|
|
|
汽油
|
●
|
●
|
●
|
X
|
X
|
丙酮
|
X
|
X
|
X
|
●
|
X
|
|
|
甲苯
|
X
|
●
|
X
|
X
|
X
|
亚麻子油
|
●
|
●
|
●
|
●
|
X
|
|
|
二甲苯
|
X
|
●
|
X
|
X
|
X
|
二硫化碳
|
X
|
●
|
X
|
X
|
X
|
|
|
注：1、表中介质是一些常用介质的适应性情况，如有特殊介质情况或特殊要求可怀本公司联系； 2、●很好 △一般 X不行 |
||||||||||||
