G型齿轮减速机单螺杆泵
品牌:越然泵业
型号:G型
材质:铸铁、不锈钢
轴承位置:卧式
介质温度:-20℃至+150℃
功率:0.75~15KW
出口压力:0.2~1.2Mpa
介质特性:固体粒径可达150mm或无固体含量、触变性、易膨胀性、剪切敏感性、磨蚀性、有/无自润滑性、腐蚀性、粘结性、有毒性
电机:可选配变频、齿轮减速机、无极调速
产品概述
G型齿轮减速机单螺杆泵是按迥转啮合容积式原理工作的新型泵种,主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。由于该二部件的特殊几何形状,分别形成单独的密封容腔,介质由轴向均匀推行流动,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。带减速机螺杆泵每级泵的输出压力为0.6MPa,扬程60m(清水),自吸高度一般在6m,适用于输送介质温度80℃以下(特殊要求可达150℃)。因定子选用多种弹性材料制成,所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特点。其流量与转速成正比。传动可采用联轴器直接传动,或采用调速电机,三角带,变速箱等装置变速。这种螺杆泵零件少,结构紧凑,体积小,维修简便,转子和定子是本泵的易损件,结构简单,便于装拆。
产品特点
G型齿轮减速机单螺杆泵由于结构和工作特性,与活塞泵离心泵、叶片泵、齿轮泵相比具有下列诸多优点:
1、能输送高固体含量的介质;
2、流量均匀压力稳定,低转速时更为明显;
3、流量与泵的转速成正比,因而具有良好的变量调节性;
4、一泵多用可以输送不同粘度的介质;
5、泵的安装位置可以任意倾斜;
7、体积小,重量轻、噪声低,结构简单,维修方便。
产品用途
1、食品业:输送肉糜、土豆色拉、酱体糊类、浓果汁、果酱、蔬菜制品。
2、酿造业:输送酒糟、酵母、发酵后的各种残渣以及投配料。
3、制糖业:糖浆、饱和渣、浓缩废水渣、含糖结晶糊;牛奶、奶酪。
4、纺织业:输送合成纤维液、粘胶液、染料、油墨、尼龙粉液。
5、造纸业:输送纸浆液、滑石浆、上光树脂浆料。
6、石油业:输送多种油类、油脂产品、炼油污泥、工业废水。
7、化工业:各种乳胶液、悬浮液、软膏、洗发液、油漆、颜料。
8、建筑业:输送灰浆、灰膏、沥青、焦油、泥沙浆、涂料。
9、采矿业:输送氧化物和废水、矿井排水、液体、浮渣。
外形结构

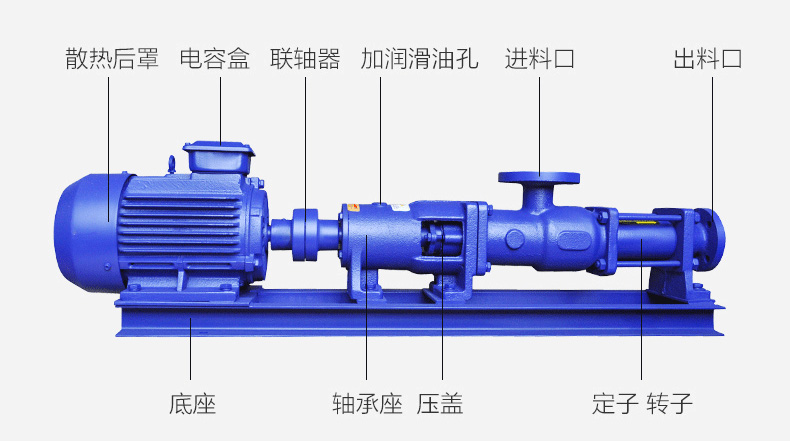

G型齿轮减速机单螺杆泵主要有电机、联轴器轴承座、轴承、填料座、连杆轴、螺杆轴、出料泵体、锭子、出口泵体以及底座等组成
G型齿轮减速螺杆泵(单级)性能参数表
型号 | 压力0.3Mpa | 压力0.6Mpa | 可调转数 | ||||||
转数 (r/min) |
流量 (m3/h) |
电动机 功率 (kw) |
转数 (r/min) |
流量 (m3/h) |
电动机 功率 (kw) |
转数 (r/min) |
流量 (m3/h) |
电动机 功率 (kw) |
|
G20-1 | 960 | 0.96 | 0.75-6级 | 960 | 0.8 | 0.75-6级 | 125~1250 | 0.1~1.5 | 1.1 |
720 | 0.8 | 0.55-8级 | 720 | 0.5 | 0.75-8级 | ||||
510 | 0.4 | 0.55-4级/齿轮箱 | 510 | 0.3 | 0.75-4级/齿轮箱 | ||||
G25-1 | 960 | 2.4 | 0.75-6级 | 960 | 2 | 1.5-6级 | 125~1250 | 0.1~3 | 1.5 |
720 | 1.5 | 0.55-8级 | 720 | 1.27 | 1.1-8级 | ||||
510 | 1.08 | 0.55-4级/齿轮箱 | 510 | 0.9 | 1.1-4级/齿轮箱 | ||||
G30-1 | 960 | 3.6 | 1.5-6级 | 960 | 3 | 2.2-6级 | 125~1250 | 0.2~4 | 2.2 |
720 | 2.28 | 1.1-8级 | 720 | 1.9 | 1.5-8级 | ||||
510 | 1.63 | 1.1-4级/齿轮箱 | 510 | 1.35 | 1.5-4级/齿轮箱 | ||||
G35-1 | 720 | 4.8 | 2.2-8级 | 720 | 4.04 | 3-8级 | 125~890 | 0.3~5 | 3 |
510 | 3.36 | 1.5-4级/齿轮箱 | 510 | 2.8 | 2.2-4级/齿轮箱 | ||||
380 | 1.92 | 1.1-4级/齿轮箱 | 380 | 1.60 | 1.5-4级/齿轮箱 | ||||
G40-1 | 510 | 6.8 | 2.2-4级/齿轮箱 | 510 | 5.6 | 3-4级/齿轮箱 | 125~890 | 0.3~10 | 4 |
380 | 5.1 | 1.5-4级/齿轮箱 | 380 | 4 | 2.2-4级/齿轮箱 | ||||
252 | 2.65 | 1.1-6级/齿轮箱 | 252 | 2.2 | 1.5-6级/齿轮箱 | ||||
G50-1 | 510 | 13.8 | 4-4级/齿轮箱 | 510 | 11.5 | 5.5-4级/齿轮箱 | 80~750 | 1~18 | 5.5 |
380 | 10.2 | 4-4级/齿轮箱 | 380 | 7.5 | 5.5-4级/齿轮箱 | ||||
252 | 5.6 | 3-6级/齿轮箱 | 252 | 4.4 | 5.5-6级/齿轮箱 | ||||
G60-1 | 510 | 20.8 | 7.5-4级/齿轮箱 | 510 | 16 | 11-4级/齿轮箱 | 63~630 | 1~20 | 11 |
380 | 15.6 | 7.5-4级/齿轮箱 | 380 | 12 | 11-4级/齿轮箱 | ||||
252 | 7.8 | 5.5-6级/齿轮箱 | 252 | 6 | 7.5-6级/齿轮箱 | ||||
G70-1 | 510 | 26 | 11-4级/齿轮箱 | 510 | 20 | 11-4级/齿轮箱 | 56~560 | 1~22 | 11 |
380 | 17 | 7.5-4级/齿轮箱 | 380 | 13 | 11-4级/齿轮箱 | ||||
252 | 9.1 | 7.5-6级/齿轮箱 | 252 | 7 | 7.5-6级/齿轮箱 | ||||
G85-1 | 380 | 32 | 11-4级/齿轮箱 | 380 | 25 | 15-4级/齿轮箱 | 37~370 | 2~24 | 15 |
252 | 21 | 7.5-6级/齿轮箱 | 252 | 16 | 11-6级/齿轮箱 | ||||
189 | 11 | 5.5-8级/齿轮箱 | 189 | 8 | 11-8级/齿轮箱 | ||||
G105-1 | 380 | 80 | 15-4级/齿轮箱 | 380 | 65 | 22-4级/齿轮箱 | 29~290 | 3~50 | 22 |
252 | 44 | 15-6级/齿轮箱 | 252 | 34 | 22-6级/齿轮箱 | ||||
189 | 29 | 11-8级/齿轮箱 | 189 | 22 | 15-8级/齿轮箱 | ||||
G135-1 | 380 | 132 | 37-4级/齿轮箱 | 380 | 120 | 45-4级/齿轮箱 | 18~180 | 3~56 | 45 |
252 | 95 | 30-6级/齿轮箱 | 252 | 80 | 37-6级/齿轮箱 | ||||
189 | 65 | 18.5-6级/齿轮箱 | 189 | 53 | 30-8级/齿轮箱 |
G型齿轮减速螺杆泵(双级)性能参数
型号 | 压力0.8Mpa | 压力1.2Mpa | 可调转数 | ||||||
转数 (r/min) |
流量 (m3/h) |
电动机 功率 (kw) |
转数 (r/min) |
流量 (m3/h) |
电动机 功率 (kw) |
转数 (r/min) |
流量 (m3/h) |
电动机 功率 (kw) |
|
G20-2 | 960 | 0.96 | 1.5-6级 | 960 | 0.8 | 1.5-6级 | 125~1250 | 0.1~1.5 | 1.5 |
720 | 0.8 | 1.1-8级 | 720 | 0.5 | 1.5-8级 | ||||
510 | 0.4 | 1.1-4级/齿轮箱 | 510 | 0.3 | 1.1-4级/齿轮箱 | ||||
G25-2 | 960 | 2.4 | 1.5-6级 | 960 | 2 | 2.2-6级 | 125~1250 | 0.1~3 | 2.2 |
720 | 1.5 | 1.1-8级 | 720 | 1.27 | 1.5-8级 | ||||
510 | 1.08 | 1.1-4级/齿轮箱 | 510 | 0.9 | 1.5-4级/齿轮箱 | ||||
G30-2 | 960 | 3.6 | 3-6级 | 960 | 3 | 3-6级 | 125~1250 | 0.2~4 | 3 |
720 | 2.28 | 1.5-8级 | 720 | 1.9 | 2.2-8级 | ||||
510 | 1.63 | 1.5-4级/齿轮箱 | 510 | 1.35 | 2.2-4级/齿轮箱 | ||||
G35-2 | 720 | 4.8 | 3-8级 | 720 | 4.04 | 4-8级 | 125~890 | 0.3~5 | 4 |
510 | 3.36 | 2.2-4级/齿轮箱 | 510 | 2.8 | 3-4级/齿轮箱 | ||||
380 | 1.92 | 1.5-4级/齿轮箱 | 380 | 1.60 | 2.2-4级/齿轮箱 | ||||
G40-2 | 510 | 6.8 | 4-4级/齿轮箱 | 510 | 5.6 | 5.5-4级/齿轮箱 | 125~890 | 0.3~10 | 5.5 |
380 | 5.1 | 3-4级/齿轮箱 | 380 | 4 | 4-4级/齿轮箱 | ||||
252 | 2.65 | 2.2-6级/齿轮箱 | 252 | 2.2 | 3-6级/齿轮箱 | ||||
G50-2 | 510 | 13.8 | 5.5-4级/齿轮箱 | 510 | 11.5 | 7.5-4级/齿轮箱 | 80~750 | 1~18 | 7.5 |
380 | 10.2 | 4-4级/齿轮箱 | 380 | 7.5 | 5.5-4级/齿轮箱 | ||||
252 | 5.6 | 3-6级/齿轮箱 | 252 | 4.4 | 5.5-6级/齿轮箱 | ||||
G60-2 | 510 | 20.8 | 15-4级/齿轮箱 | 510 | 16 | 15-4级/齿轮箱 | 63~630 | 1~20 | 15 |
380 | 15.6 | 11-4级/齿轮箱 | 380 | 12 | 15-4级/齿轮箱 | ||||
252 | 7.8 | 7.5-6级/齿轮箱 | 252 | 6 | 11-6级/齿轮箱 | ||||
G70-2 | 510 | 26 | 15-4级/齿轮箱 | 510 | 20 | 18.5-4级/齿轮箱 | 56~560 | 1~22 | 18.5 |
380 | 17 | 11-4级/齿轮箱 | 380 | 13 | 15-4级/齿轮箱 | ||||
252 | 9.1 | 11-6级/齿轮箱 | 252 | 7 | 11-6级/齿轮箱 | ||||
G85-2 | 380 | 32 | 18.5-4级/齿轮箱 | 380 | 25 | 22-4级/齿轮箱 | 37~370 | 2~24 | 22 |
252 | 21 | 15-6级/齿轮箱 | 252 | 16 | 18.5-6级/齿轮箱 | ||||
189 | 11 | 15-8级/齿轮箱 | 189 | 8 | 15-8级/齿轮箱 | ||||
G105-2 | 380 | 80 | 30-4级/齿轮箱 | 380 | 65 | 37-4级/齿轮箱 | 29~290 | 3~50 | 37 |
252 | 44 | 30-6级/齿轮箱 | 252 | 34 | 30-6级/齿轮箱 | ||||
189 | 29 | 22-8级/齿轮箱 | 189 | 22 | 22-8级/齿轮箱 | ||||
G135-2 | 380 | 132 | 55-4级/齿轮箱 | 380 | 120 | 75-4级/齿轮箱 | 18~180 | 3~56 | 75 |
252 | 95 | 55-6级/齿轮箱 | 252 | 80 | 75-6级/齿轮箱 | ||||
189 | 65 | 37-8级/齿轮箱 | 189 | 53 | 45-8级/齿轮箱 |
备注:选用洋河螺杆泵,注明使用介质与温度。
齿轮减速和变频调速的区别
齿轮减速机是固定变比,如果想调速的话就需要用多级齿轮箱,体积会比较大,但也无法实现无级调速,有有级的,像汽车上的手档变速箱,只有五档或六档。变频调速可以实现近似无级调速的功能,从0-标准转速准确到千分之一或更高,但缺点是效率降低。
橡胶套的选择
螺杆泵衬套为橡胶制品,也是单螺杆泵的一个易损件,它的选择好坏,直接影响衬套的寿命,一般正常情况下衬套的寿命为3-6个月,如果选用不当,衬套可能从钢管中脱落或橡胶掉块。所以要求我们对橡胶的基本特性及橡胶对各种不同介质的适应性有所了解,根据我们的经验列出表四、表五。橡胶基本特性
橡胶特性 | 丁晴橡胶NBR | 氯丁橡胶CR | 氟橡胶PPM | 乙丙橡胶EPDM |
耐高温度 | +120°C | +110°C | +200°C | +150°C |
耐磨性 | 优 | 很好 | 优 | 很好 |
耐老化性 | 很好 | 很好 | 优 | 优 |
耐臭氧 | 不行 | 优 | 优 | 优 |
耐蒸汽 | 很好 | 不行 | 优 | 优 |
耐燃性 | 很好 | 优 | 优 | 优 |
螺杆泵的衬套常用橡胶
橡胶的适应性 | 乙丙橡胶EPDM | 氟橡胶PPM | 氯丁橡胶CR | 丁晴橡胶NBR |
水(污水) | 很好 | 很好 | 很好 | 很好 |
植物油 | 一般 | 很好 | 一般 | 很好 |
矿物油 | 不行 | 很好 | 一般 | 很好 |
氨水 | 一般 | 不行 | 不行 | 很好 |
芳香族溶剂 | 不行 | 很好 | 不行 | 不行 |
浓碱 | 很好 | 不行 | 很好 | 很好 |
浓硝酸 | 不行 | 一般 | 不行 | 不行 |
冰醋酸 | 不行 | 很好 | 不行 | 很好 |
稀硫酸 | 很好 | 很好 | 不行 | 很好 |
浓硫酸 | 一般 | 很好 | 不行 | 不行 |
稀盐酸 | 很好 | 很好 | 很好 | 很好 |
浓盐酸 | 很好 | 很好 | 不行 | 很好 |
热水 | 很好 | 不行 | 不行 | 一般 |
汽油 | 不行 | 很好 | 一般 | 很好 |
甲苯 | 不行 | 很好 | 不行 | 不行 |
二甲苯 | 不行 | 很好 | 不行 | 不行 |
乙醇 | 很好 | 很好 | 很好 | 一般 |
煤油 | 不行 | 很好 | 很好 | 很好 |
柴油 | 不行 | 很好 | 不行 | 很好 |
氯化烃 | 不行 | 一般 | 不行 | 不行 |
含酮类物料 | 很好 | 不行 | 不行 | 不行 |
含醇类物料 | 很好 | 很好 | 很好 | 很好 |
含脂类物料 | 很好 | 不行 | 不行 | 不行 |
含醚类物料 | 很好 | 不行 | 不行 | 不行 |
泥浆 | 很好 | 一般 | 一般 | 很好 |
磷酸 | 很好 | 一般 | 很好 | 一般 |
碳酸钠 | 很好 | 不行 | 很好 | 很好 |
糖醛 | 很好 | 一般 | 一般 | 一般 |
苯100 | 不行 | 很好 | 不行 | 不行 |
丙酮 | 很好 | 不行 | 不行 | 不行 |
亚麻子油 | 很好 | 很好 | 很好 | 很好 |
二硫化碳 | 不行 | 很好 | 不行 | 不行 |
使用注意事项
1、开机前必先确定运转方向,不得反转。
2、严禁在无介质情况下空运转,以免损坏定子。
3、新安装或停机数天后的泵,不能立即起动,应先向泵体内注入适量机油,再用管子钳板动几转后才可起动。
4、输送高粘度或含颗粒及腐蚀性的介质后,应用水或深剂进行冲洗,防止阻塞,以免下次起动困难。
5、冬季应排除积液,防止冻裂。
6、使用过程中轴承箱内应定期加润滑油,发现轴端有渗流时,要及时处理或调换油封。
7、在运行中如发生异常情况,应立即停车检查原因,排除故障。
故障原因及排除方法
故障 | 原因 | 排除方法 |
1、泵不能起动 |
a、新泵转、定子配合过紧 b、电压、电流太低 c、介质粘度过高 |
a、用工具人力帮助转动几圈 b、检查、调整 c、稀释料液 |
2、泵不出液 |
a、旋转方向不对 b、吸入管路有问题 c、介质粘度过高 d、转、定子损坏或传动部件损坏 e、泵内导物堵塞 |
a、调整方向 b、检查泄漏,打开进出口阀门 c、稀释料液 d、检查更换 c、排除更换 |
3、流量达不到 |
a、管路泄漏 b、阀门未全部打开或局部堵塞 c、转速太低 d、转、定子磨损 |
a、检查修理管路 b、打开全部阀门、排除堵塞物 c、调整转速 d、更换损坏另件 |
4、压力达不到 | a、转子、定子磨损 | a、更换转、定子 |
5、电机过热 |
a、电机故障 b、出口压力过高,电机超载 c、定子烧坏或粘在转子上 |
a、检查电机、电压、电流、电频 b、检查扬程,开足出口阀门,排除阻塞 c、更换损坏件 |
6、流量压力急剧下降 |
a、管道突然堵塞或泄漏 b、定子磨损恶劣 c、液体粘度突然改变 d、电压突然下降 |
参照以下几项,逐项排除 |
7、轴密封处大量泄漏液体 |
a、软填料磨损 b、机械密封损坏 |
a、压紧或更换填料 b、修理或更换 |
