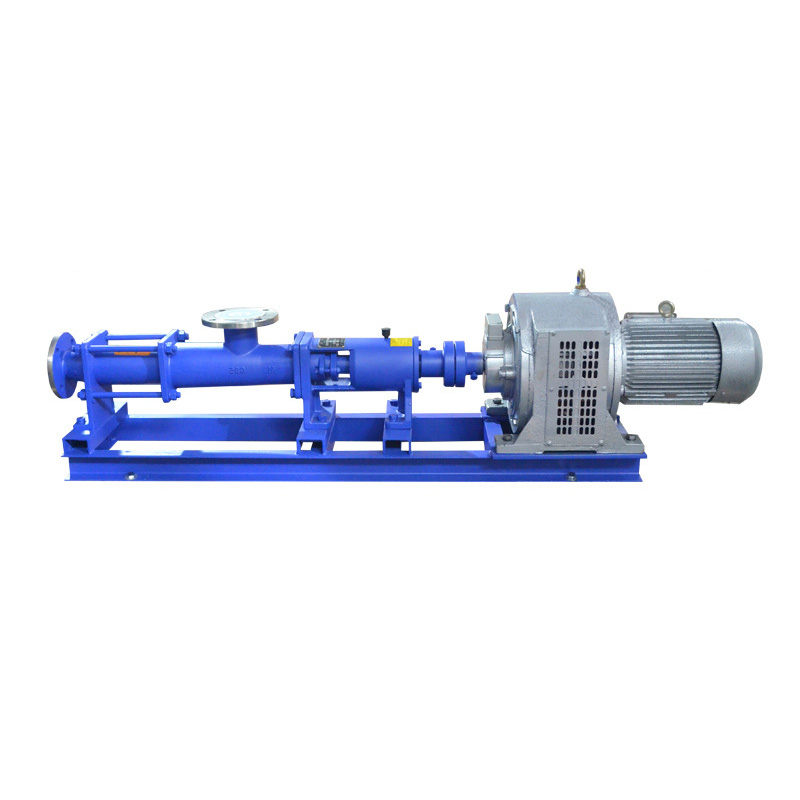

G型电磁调速单螺杆泵

产品概述

G型电磁调速单螺杆泵定子与转子接触的螺旋封线将收入腔与排出腔完全分开，使G型电磁变速螺杆泵具有阀门的隔断作用可实现液、气、固体的多相混合输送。G型电磁变速单螺杆泵内流体流动时容积不发生变化，没有瑞流搅动和脉弹性定子形成的容积腔能有效地降低输送含固体颗粒介质时的磨耗输入介地粘度可达50000Mpa•s含固量可达50%流量与转速正比，借助调速器可实现量的自动调节，泵可以正反输送。

产品特点

1、在调速范围内可实现平衡的无级调速；

2、空载起动，降低电机启动电流；

3、控制方法灵活，可实现自动控制；

4、节能效果明显，价格低廉；

5、体积小、操作方便；

6、维护工作小，使用寿命长；

7、适用范围广，即可用于高压大功率电机调速（如10KV高压电机），又可用于低压小功率电机调速（如380V搅拌机）

8、恒压精度高，可达±0.002MPa；

9、设有最低速限制10%~80%可调，防止水泵反转。

10、水泵流量大小可以通过电磁调速器调节

产品用途

环境保护：工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送，特别使用于油水分离器板框压滤机设备等。

船舶工业：轮底清洗、油水、油渣、油污水等戒指输送。

石油工业：输送原油、原油与水的混合物、煤田气和水的混合物、往地层内灌注聚合物等。

医药、日化：各种粘稠浆、乳化液、各种软膏化装品。

食品罐头行业：各种粘稠淀粉、浓酒糟、粮食制品渣、各种酱类、浆类、固体物浆液。

建筑行业：水泥沙浆、石灰浆、涂料、糊状体的喷涂。

采矿行业：矿井内的固体颗粒、地下水、污浆水。

化学行业：各种悬浮液、油脂、各种胶体浆、各种粘合剂。

印刷、造纸：高粘度油墨、墙纸的PVC高分子塑料糊和各种浓度的纸浆，短纤维浆料。

工业锅炉、电厂：水煤浆输送。

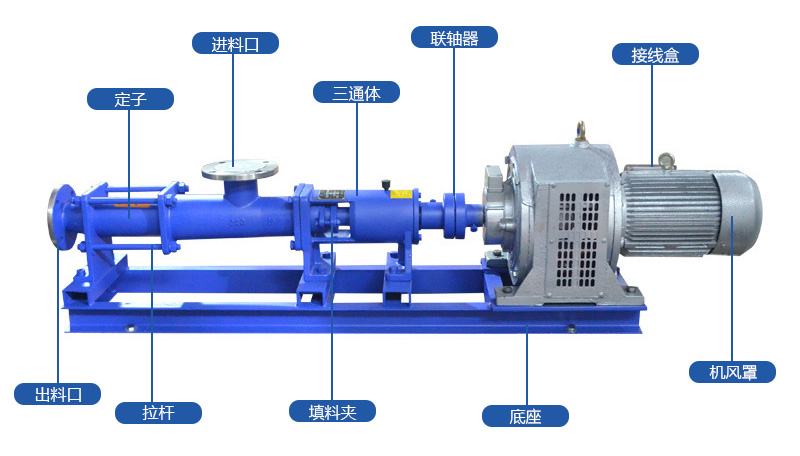

外形结构

G型电磁调速单螺杆泵主要有电机、联轴器轴承座、轴承、填料座、连杆轴、螺杆轴、出料泵体、锭子、出口泵体以及底座等组成

电磁调速单螺杆泵单级性能参数表

电磁调速单螺杆泵双级性能参数

备注：选用洋河螺杆泵，注明使用介质与温度。

橡胶套的选择

橡胶基本特性

螺杆泵的衬套常用橡胶

使用注意事项

1、开机前必先确定运转方向，不得反转。

2、严禁在无介质情况下空运转，以免损坏定子。

3、新安装或停机数天后的泵，不能立即起动，应先向泵体内注入适量机油，再用管子钳板动几转后才可起动。

4、输送高粘度或含颗粒及腐蚀性的介质后，应用水或深剂进行冲洗，防止阻塞，以免下次起动困难。

5、冬季应排除积液，防止冻裂。

6、使用过程中轴承箱内应定期加润滑油，发现轴端有渗流时，要及时处理或调换油封。

7、在运行中如发生异常情况，应立即停车检查原因，排除故障。

故障原因及排除方法
