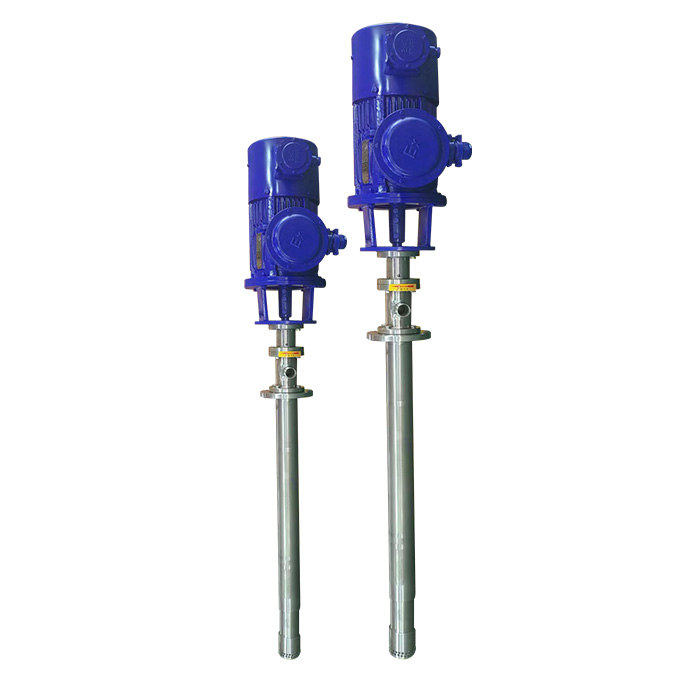

LG立式单螺杆泵
品牌：越然泵业
型号：LG型
材质：不锈钢
轴承位置：立式
介质温度：-20℃至+60℃
功率：0.75~15KW
出口压力：0.2~1.2Mpa
介质特性：固体粒径可达150mm或无固体含量、触变性、易膨胀性、剪切敏感性、磨蚀性、有/无自润滑性、腐蚀性、粘结性、有毒性
电机：可选配变频、齿轮减速机、无极调速
产品概述
LG立式单螺杆泵产品独创性能，泵在输液的同时，也可以无级调节爆气(冲气)作业(把各种用户气体和杀菌气体等补充或合成到介质中去)。通过泵输又爆气又使介质中各种成份共溶。
性能
LG立式螺杆泵有多种品种。
流量由0．9 5~1 0 3 (m3／h)。
输出压力常规产品为0.6Mpa(60米扬程)。
常规耐温>80℃，用户特需可达110℃
根据用户介质及物性，“定子、转子、护套”及过流另、部件，本公司经多年研制具有较完整的材质体系供选用。
立式螺杆泵的轴封：1．各种材质的填料密封。2．各种密封材质的动、静环的单、双端面机机密封。
立式螺杆泵还可为用户特需的稳压或引流等付加装置设计和配套供货。
立式单螺杆泵特性
特殊的工作形腔能输送介质中含有悬浮的硬，软固体颗粒和长纤维(或固体是多棱尖角，高磨损颗粒)和长纤维或夹带气体的介质(液，固，气三相)。
1、固体颗粒度大小与各型号泵“转子”偏心(e)有关。
2、固体浓度按体积浓度，可达40%(如粉状微粒可达70%)。
3、纤维长度与各型号泵“转子”导程有关，允许长纤维
介质粘度高达1，000，000 mpa．s(cp)物料可以有效输送。该立式浓浆泵具有自吸引特性：能将液态介质通过管路自吸引上来，高度可达6-8．5米。泵转速和流量是线性关系，泵可定转速而定流量。立式螺杆泵也可无级调速或多级变速来满足用户各种特性的要求，流量精度(±1％)，可作为计量泵用于实验室，配药，配料等。压力(扬程)生成与“定子”螺旋导程(T)有关，一个导程(T)输出压力为0．6Mpa(60米扬程)压差级，二个导程为二级泵压力为1．2Mpa(120米扬程)。根据工况需要任何一种型号都可以制造成，立式，斜置式，可移小车载式等型式的螺杆泵。该螺杆泵另件少，结构不复杂，所以折卸，维修简单，即使初次使用也可在短期内容易掌握。该单螺杆泵因“一定子”是弹性体而“转子”是金属材质制成，所以泵不可以在无介质状态下干运转而损坏泵的液力部件。
固定转数时性能参数
| 型号 |
流量 (m³/h) |
压力 (Mpa) |
允许 高转数 (r/min) |
电机 功率 (kw) |
必需汽 蚀余量 (m) |
进口法 |
出口法 兰通径 (mm) |
允许颗 粒直径 (mm) |
允许纤 维长度 (mm) |
| LG20-1 | 0.8 | 0.6 | 960 | 0.75 | 4 | 25 | 25 | 1.5 | 25 |
| LG20-2 | 1.2 | 1.5 | |||||||
| LG25-1 | 2 | 0.6 | 960 | 1.5 | 32 | 25 | 2 | 30 | |
| LG25-2 | 1.2 | 2.2 | |||||||
| LG30-1 | 5 | 0.6 | 960 | 2.2 | 50 | 40 | 2.5 | 35 | |
| LG30-2 | 1.2 | 3 | |||||||
| LG35-1 | 8 | 0.6 | 960 | 3 | 65 | 50 | 3 | 40 | |
| LG35-2 | 1.2 | 4 | |||||||
| LG40-1 | 12 | 0.6 | 960 | 4 | 80 | 65 | 3.8 | 45 | |
| LG40-2 | 1.2 | 5.5 | |||||||
| LG50-1 | 20 | 0.6 | 960 | 5.5 | 4.5 | 100 | 80 | 5 | 50 |
| LG50-2 | 1.2 | 7.5 | |||||||
| LG60-1 | 30 | 0.6 | 720 | 11 | 5 | 125 | 100 | 6 | 60 |
| LG60-2 | 1.2 | 15 | |||||||
| LG70-1 | 45 | 0.6 | 720 | 11 | 150 | 125 | 8 | 70 | |
| LG70-2 | 1.2 | 18.5 | |||||||
| LG85-1 | 65 | 0.6 | 630 | 15 | 150 | 150 | 10 | 80 | |
| LG85-2 | 1.2 | 30 | |||||||
| LG105-1 | 100 | 0.6 | 500 | 30 | 200 | 200 | 15 | 110 | |
| LG105-2 | 1.2 | 55 | |||||||
| LG135-1 | 150 | 0.6 | 400 | 45 | 250 | 250 | 20 | 150 | |
| LG135-2 | 1.2 | 90 |
LG型单螺杆泵配件图及名称
g型单螺杆泵易损件有：定子、螺杆轴、连杆轴、主轴、橡胶护套、盘根填料等，其中万向节总成包括：橡胶护套、钢套、大小耐磨套、销子组成。
定子选材表
