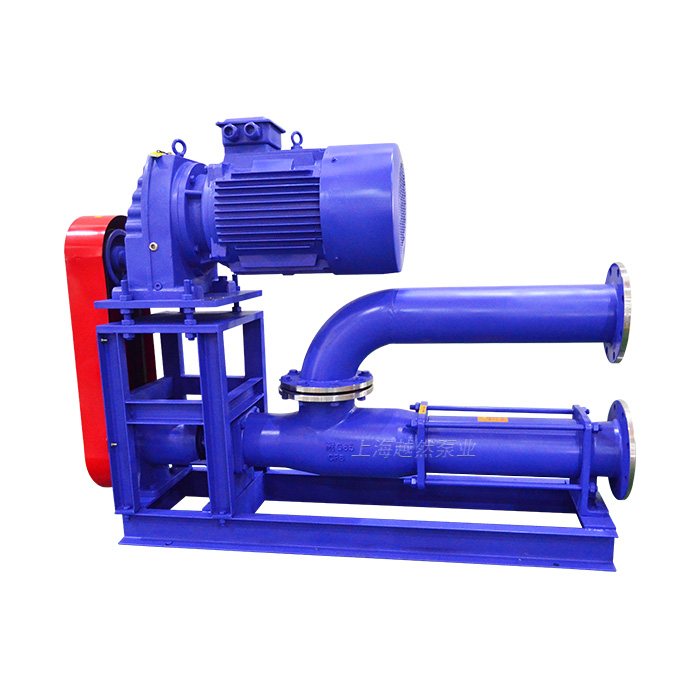

G型皮带轮式单螺杆泵
品牌：越然泵业
型号：G型
材质：铸铁、不锈钢
轴承位置：卧式
介质温度：-20℃至+60℃
功率：0.75~15KW
出口压力：0.2~1.2Mpa
介质特性：固体粒径可达150mm或无固体含量、触变性、易膨胀性、剪切敏感性、磨蚀性、有/无自润滑性、腐蚀性、粘结性、有毒性
电机：可选配变频、齿轮减速机、无极调速
产品概述
G型皮带轮式单螺杆泵和普通螺杆泵的作用是相同的。他是利用皮带传动，把电机折叠在泵体的上方或侧方，从而减少占地空间，是安装空间狭小，而又需要使用螺杆泵的选择产品。该产品的原理和使用方法和普通的单螺杆泵使用方法相似，常用于货船上输送液体。
工作原理
单螺杆泵是一种内啮合的密封式螺杆泵，属于转子式容积泵。主要工作部件由具有双头螺旋空腔的定子和在定子孔内与其啮合的单头螺旋螺杆转子组成。当输入轴通过万向节驱动转子绕定子作行星回转时，定子－转子付就连续的捏合形成密封腔，这些密封腔容积不变的作匀速轴向运动，输入介质从输入端经定子－转子付输送至压出端，输入密封腔内的介质流过定子而不被搅动和破坏。因此，可以输送含有坚硬磨损性杂质及固体颗粒的介质和粘绸的液体。
性能参数
| 型号 |
转速 r/min |
流量 m³/h |
压力 MPa |
电机功率 kw |
扬程 m |
进口 mm |
出口 mm |
| G20-1 | 960 | 0.8 | 0.6 | 0.75 | 60 | 25 | 25 |
| G20-2 | 1.2 | 1.5 | 120 | ||||
| G25-1 | 960 | 2 | 0.6 | 1.5 | 60 | 32 | 25 |
| G25-2 | 1.2 | 2.2 | 120 | ||||
| G30-1 | 960 | 5 | 0.6 | 2.2 | 60 | 50 | 40 |
| G30-2 | 1.2 | 3 | 120 | ||||
| G35-1 | 960 | 8 | 0.6 | 3 | 60 | 65 | 50 |
| G35-2 | 1.2 | 4 | 120 | ||||
| G40-1 | 960 | 12 | 0.6 | 4 | 60 | 80 | 65 |
| G40-2 | 1.2 | 5.5 | 120 | ||||
| G50-1 | 960 | 20 | 0.6 | 5.5 | 60 | 100 | 80 |
| G50-2 | 1.2 | 7.5 | 120 | ||||
| G60-1 | 960 | 30 | 0.6 | 11 | 60 | 125 | 100 |
| G60-2 | 1.2 | 15 | 120 | ||||
| G70-1 | 960 | 45 | 0.6 | 11 | 60 | 150 | 125 |
| G70-2 | 1.2 | 18.5 | 120 | ||||
| G85-1 | 630 | 56 | 0.6 | 15 | 60 | 150 | 125 |
| G85-2 | 1.2 | 30 | 120 | ||||
| G105-1 | 500 | 100 | 0.6 | 30 | 60 | 200 | 200 |
| G105-2 | 1.2 | 55 | 120 | ||||
| G135-1 | 400 | 150 | 0.6 | 45 | 60 | 250 | 250 |
| G135-2 | 1.2 | 90 | 120 |
注：由于是经过皮带传送，所以各种型号实际流量和扬程都会比参数表中的流量和扬程要小，请广大客户在选用的时候注意。
