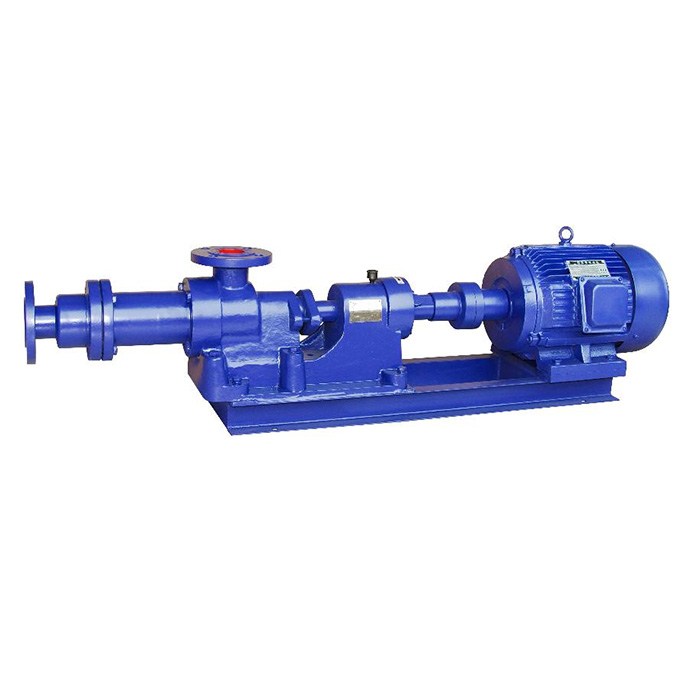

I-1B型浓浆泵
品牌:越然泵业
型号:I-1B型
材质:铸铁、不锈钢
轴承位置:卧式
介质温度:-20℃至+100℃
功率:1.1~15KW
出口压力:0.2~1.2Mpa
介质特性:固体粒径可达150mm或无固体含量、触变性、易膨胀性、剪切敏感性、磨蚀性、有/无自润滑性、腐蚀性、粘结性、有毒性
电机:可选配变频、齿轮减速机、无极调速
产品概述
I-1B浓浆泵是单螺杆式容积回转泵,该泵利用偏心单螺旋的螺杆在双螺旋衬套内的转动,使浓浆液沿螺旋槽由吸入口推移至排出口,实现泵的输送功能。I-IB螺杆泵是一种单螺杆式输送泵,它的主要工作部件是偏心螺旋体的螺杆(称转子)和内表面呈双线螺旋面的螺杆衬套(称定子)。其工作原理当电动机带动泵轴转动时,螺杆一方面绕本身的轴线旋转,另一方面它又沿衬套内表面滚动,于是形成泵的密封腔室。螺杆每转一周,密封腔中的液体向前推进一个螺距。随着螺杆的连续传动,液体以螺旋方式从一个密封腔压向另一个密封腔,最后挤出泵体。
产品特点
1.可输送高浓度高粘度<10000PaS及含有颗粒的悬浮浆液。
2.输送液流稳定、无过流、脉动及搅拌、剪切浆液现象。
3.排出压力与转速无关,低流量也可保持高的排出压力。
4.流量与转速成正比,通过变速机构或调速电机可实现流量调节。
5.自吸能力强,不用装底阀可直接抽吸液体。
6.浓浆泵可逆转,液体流向由泵的旋转方向来改变,适用于管道需反正向冲洗的场合。
7.运转平稳、振动、噪声小。
8.结构简单、拆装维修方便。
浓浆泵广泛就应用于化工、制药、酿造、造纸、食品等单位。
结构材质形式
I-1BB型浓浆泵:壳体铸件,传动件(主轴、螺杆和绕轴)为2Cr13不锈钢制造,适用于一般中性浓浆液输送,一般微酸、碱浆液输送。
I-1BF型浓浆泵:传动件和接触浆液的泵壳均由不锈钢制造,适用于食品、制药、及腐蚀性浆液的输送。
橡胶衬套有一般耐磨橡胶、食品用橡胶和耐油橡胶供用户选择。
传动方式有电机与泵轴直接传动,电机经减速机与泵直接传动和电机经三角皮带轮与泵轴传动式。
配用电动机有一般封闭式,防爆式和电磁调速式电机并配无级变速机,齿轮减速机供用户选购。
技术参数
流量:1.5-38m³/h;
扬程:30-80m;
功率:1.1-15kw;
转速:960r/min;
温度:0-100℃;
口径:25-150mm。
性能参数表
型号
|
理论流量 (m³/h) |
流量 ( T/时) |
扬程
(m) |
吸程
(m) |
进出
口径 mm |
转速 (r/min) |
配用电机 (K/w) |
工作压力
(kg/c㎡) |
I-1B1寸 | 2.39 | 1.5 | 50 | 2 | 25 | 960 | 1.1 | 5 |
I-1B1.5寸 | 5.2 | 3.2 | 80 | 3 | 40 | 960 | 2.2 | 8 |
I-1B2寸 | 8.85 | 5.6 | 80 | 3 | 50 | 960 | 3 | 8 |
I-1B2.5寸 | 10.6 | 6.5 | 60 | 3 | 65 | 960 | 3 | 6 |
I-1B3寸 | 18.1 | 12 | 60 | 3 | 75 | 960 | 5.5 | 6 |
I-1B4寸 | 24 | 16 | 60 | 3 | 100 | 960 | 7.5 | 6 |
I-1B5寸 | 36 | 25 | 60 | 3 | 125 | 960 | 11 | 6 |
I-1B6寸 | 38 | 30 | 60 | 3 | 150 | 960 | 15 | 6 |
