XBD-ISG立式单级消防泵

品牌：上海越然

型号：XBD-ISG

流量：5~100L/S

压力：0.10~1.6Mpa

功率：1.1~250KW

转速：980~2900r/min

口径：φ25~φ500

温度范围：≤80℃

PDF文档下载在线预览

产品概述

XBD-ISG型单级单吸消防泵，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水，也可应用于厂矿给排水。输送液体的流量范围为1.0～220L/S，压力范围为0.1～1.0MPa，配套功率范围为0.75～250kW，口径范围为Φ25～Φ350mm。

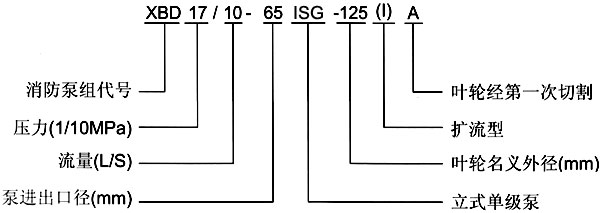

型号意义

产品用途

XBD-ISG型消防泵主要用于消防系统管道增压送水。也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。

产品特点

1、泵结构紧凑、体积小、外形美观，其立式结构决定安装占地面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。
2、泵吸入口和吐出口均水平方向，简化了管路的连接。
3、多级式可根据需要，吸入口和吐出口可安装成同方向或90。、180。、270。几个不同方向以满足不同的连接场合。
4、泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。
5、泵转子具有较小的绕度，运行平稳、振动小、噪音低、使用寿命长。

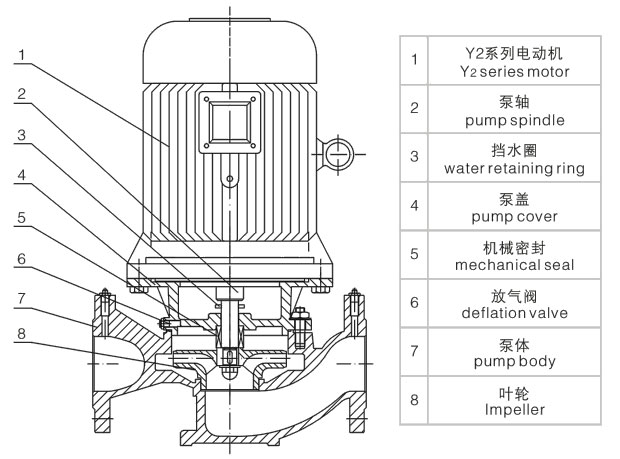

结构示意图

主要材质

名称	材料		标准
泵体	铸铁	HT200	GB9439-88
泵体	球铁	QT400-18	GB1348-88
中段	铸铁	HT200	GB9439-88
中段	球铁	QT400-18	GB1348-88
叶轮	铜合金（球铁）	ZCuSn10Zn2	GB1176-88
轴	不锈钢（钢）	2Cr13	GB3077-88
轴封	填料	柔性石墨	/
轴封	机械密封	橡胶波纹管	/

性能参数

型号	口径	流量	压力	转速	电机功率	效率	必需蚀余量	重量
型号	口径	(L/S)	(MPa)/div>	(r/min)	(kw)	(%)	(M)	Kg
XBD3.2/5-65ISG	65	5	0.32	2900	4	63	2.5	75
XBD5/5-65ISG	65	5	0.5	2900	7.5	58	2.5	107
XBD8/5-65ISG	65	5	0.8	2900	15	50	2.5	180
XBD12.5/5-65ISG	65	5	1.25	2900	30	40	2.5	320
XBD3.2/10-80ISG	80	10	0.32	2900	7.5	69	3	105
XBD5/10-80ISG	80	10	0.5	2900	15	65	3	175
XBD8/10-80ISG	80	10	0.8	2900	22	57	3	240
XBD12.5/10-80ISG	80	10	1.25	2900	37	54	3	355
XBD3.2/25-100ISG	100	25	0.32	2900	15	74	4.5	191
XBD5/25-100ISG	100	25	0.5	2900	22	72	4	245
XBD8/25-100ISG	100	25	0.8	2900	37	67	4	345
XBD12.5/25-100ISG	100	25	1.25	2900	75	66	4	689
XBD3.2/40-125ISG	125	40	0.32	2900	22	76	4	265
XBD5/40-125ISG	125	40	0.5	2900	37	75	5.5	395
XBD8/40-125ISG	125	40	0.8	2900	55	73	5	580
XBD12.5/40-125ISG	125	40	1.25	2900	90	70	5	790
XBD3.2/5-150ISG	150	50	0.32	1480	30	76	3.5	410
XBD5/50-150ISG	150	50	0.5	1480	45	73	3.5	490
XBD3.2/100-200ISG	200	100	0.32	1480	55	78	3.5	417
XBD5/100-200ISG	200	100	0.5	1480	75	77	3.5	498
