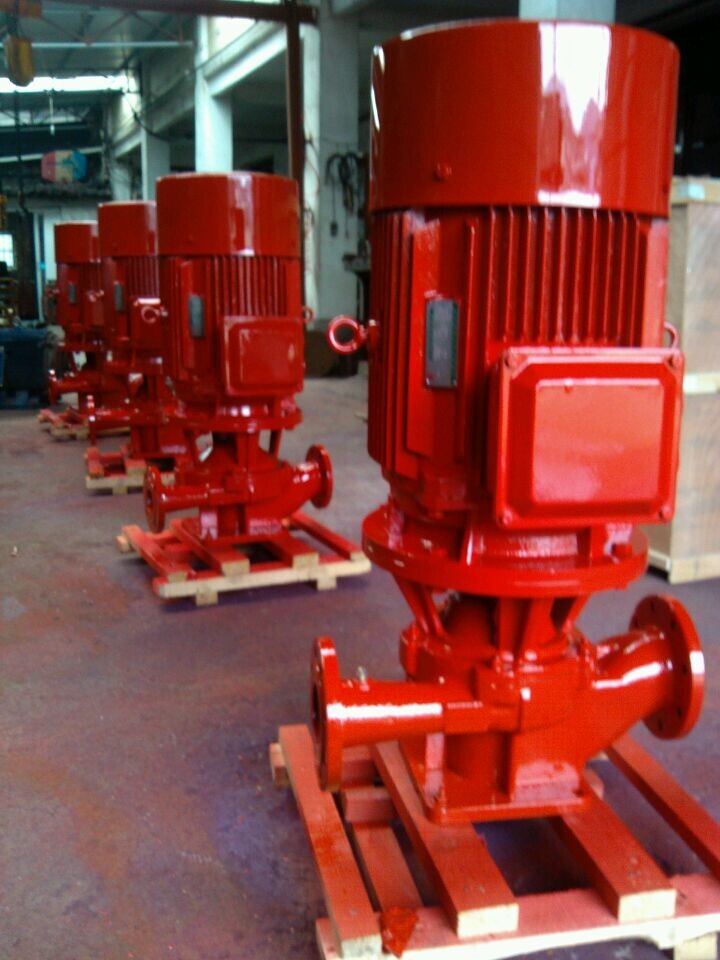

XBD-HY立式恒压消防泵

产品概述

XBD-HY立式恒压消防泵又称切线式泵，具有变流稳压的特点，即在全流量范围内，扬程变化不大，泵从零流量到所需最大流量范围内变化时，其扬程变化在5%范围内，且小流量或零流量时不超压，从而避免了普通离心泵在消防现场中小流量时超压而大流量供水不上的现象。

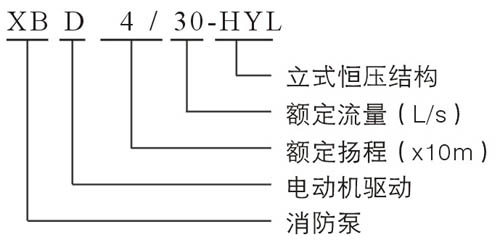

型号意义

产品用途

XBD-HY立式恒压消防泵主要适用于工业、民用建筑物固定消防系统（消防栓灭火系统、自动喷淋系统和喷雾灭火系统）的给水，另外也可用于消防和生活（生产）共用的给水系统及建筑、市政、工矿、锅炉给水等各种场合。

产品特点

1、立式恒压消防泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T<80℃。
2、IRG(GRG)型立式热水(高温)循环泵广泛适用于：能源、冶金、化工、纺织、造纸，以及宾馆饭店等锅炉高温热水增压循环输送及城市采用暖系统循环用泵，IRG型使用温度T<120℃，珀GRG型使用温度T<40℃。
3、IHG型立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为20℃~+120℃。
4、YG型立式管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃~+120℃。长。

工作条件

1、吸入压力≤1． 0MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。

性能参数

型号	流量	出口压力	转速	电机功率
	L/S	MPa	r/min	KW
XBD3/5-50HY	0～5	0.3	2970	3
XBD4/5-50HY		0.4		4
XBD5/5-50HY		0.5		5.5
XBD6/5-50HY		0.6		7.5
XBD7/5-50HY		0.7		11
XBD8/5-50HY		0.8		15
XBD3/10-65HY	0～10	0.3		5.5
XBD4/10-65HY		0.4		7.5
XBD5/10-65HY		0.5		11
XBD6/10-65HY		0.6		11
XBD7/10-65HY		0.7		15
XBD8/10-65HY		0.8		18.5
XBD9/10-65HY		0.9		22
XBD10/10-65HY		1		22
XBD3/15-65HY	0～15	0.3		7.5
XBD4/15-65HY		0.4		11
XBD5/15-65HY		0.5		15
XBD6/15-65HY		0.6		15
XBD7/15-65HY		0.7		18.5
XBD8/15-65HY		0.8		22
XBD9/15-65HY		0.9		30
XBD10/15-65HY		1		30
XBD11/15-65HY		1.1		37
XBD12/15-65HY		1.2		37
XBD3/20-80HY	0～20	0.3		11
XBD4/20-80HY		0.4		15
XBD5/20-80HY		0.5		18.5
XBD6/20-80HY		0.6		22
XBD7/20-80HY		0.7		22
XBD8/20-80HY		0.8		30
XBD9/20-80HY		0.9		37
XBD10/20-80HY		1		37
XBD11/20-80HY		1.1		37
XBD12/20-80HY		1.2		45
XBD13/20-80HY		1.3		45
XBD14/20-80HY		1.4		55
XBD15/20-80HY		1.5		55
XBD16/20-80HY		1.6		55
XBD17/20-80HY		1.7		75
XBD18/20-80HY		1.8		75
XBD19/20-80HY		1.9		75
XBD20/20-80HY		2		75
XBD21/20-80HY		2.1		90
XBD22/20-80HY		2.2		90
XBD3/30-100HY	0～30	0.3		22
XBD4/30-100HY		0.4		30
XBD5/30-100HY		0.5		30
XBD6/30-100HY		0.6		37
XBD7/30-100HY		0.7		37
XBD8/30-100HY		0.8		45
XBD9/30-100HY		0.9		45
XBD10/30-100HY		1		55
XBD11/30-100HY		1.1		55
XBD12/30-100HY		1.2		75
XBD13/30-100HY		1.3		75
XBD14/30-100HY		1.4		75
XBD15/30-100HY		1.5		75
XBD16/30-100HY		1.6		90
XBD17/30-100HY		1.7		90
XBD18/30-100HY		1.8		90
XBD19/30-100HY		1.9		90
XBD20/30-100HY		2		110
XBD21/30-100HY		2.1		110
XBD22/30-100HY		2.2		110
XBD23/30-100HY		2.3	132
XBD24/30-100HY		2.4	132
XBD25/30-100HY		2.5	160
XBD26/30-100HY		2.6	160
XBD3/40-125HY	0～40	0.3	22
XBD4/40-125HY		0.4	30
XBD5/40-125HY		0.5	45
XBD6/40-125HY		0.6	45
XBD7/40-125HY		0.7	55
XBD8/40-125HY		0.8	75
XBD9/40-125HY		0.9	75
XBD10/40-125HY		1	75
XBD11/40-125HY		1.1	75
XBD12/40-125HY		1.2	90
XBD13/40-125HY		1.3	90
XBD14/40-125HY		1.4	90
XBD15/40-125HY		1.5	110
XBD16/40-125HY		1.6	110
XBD17/40-125HY		1.7	110
XBD18/40-125HY		1.8	110
XBD19/40-125HY		1.9	132
XBD20/40-125HY		2	160
XBD21/40-125HY		2.1	160
XBD22/40-125HY		2.2	160
XBD23/40-125HY		2.3	200
XBD24/40-125HY		2.4	200
XBD25/40-125HY		2.5	200
XBD26/40-125HY		2.6	200
XBD3/50-125HY	0～50	0.3	2970	30
XBD4/50-125HY		0.4		37
XBD5/50-125HY		0.5		37
XBD6/50-125HY		0.6		45
XBD7/50-125HY		0.7		55
XBD8/50-125HY		0.8		55
XBD9/50-125HY		0.9		75
XBD10/50-125HY		1		75
XBD11/50-125HY		1.1		90
XBD12/50-125HY		1.2		90
XBD13/50-125HY		1.3		110
XBD14/50-125HY		1.4		132
XBD15/50-125HY		1.5		132
XBD16/50-125HY		1.6		160
XBD17/50-125HY		1.7		160
XBD18/50-125HY		1.8		160
XBD19/50-125HY		1.9		200
XBD20/50-125HY		2		200
XBD21/50-125HY		2.1		200
XBD22/50-125HY		2.2		200
XBD23/50-125HY		2.3		200
XBD24/50-125HY		2.4		250
XBD25/50-125HY		2.5		250
XBD26/50-125HY		2.6		250
XBD3/60-150HY	0～60	0.3		30
XBD4/60-150HY		0.4		37
XBD5/60-150HY		0.5		45
XBD6/60-150HY		0.6		55
XBD7/60-150HY		0.7		55
XBD8/60-150HY		0.8		75
XBD9/60-150HY		0.9		75
XBD10/60-150HY		1		90
XBD11/60-150HY		1.1		90
XBD12/60-150HY		1.2		110
XBD13/60-150HY		1.3		132
XBD14/60-150HY		1.4		160
XBD15/60-150HY		1.5		160
XBD16/60-150HY		1.6		200
XBD17/60-150HY		1.7		200
XBD18/60-150HY		1.8		200
XBD19/60-150HY		1.9		250
XBD20/60-150HY		2		250
XBD21/60-150HY		2.1		250
XBD22/60-150HY		2.2		250
XBD23/60-150HY		2.3		250
XBD24/60-150HY		2.4		315
XBD25/60-150HY		2.5		315
XBD26/60-150HY		2.6		315
XBD3/70-150HY	0～70	0.3		37
XBD4/70-150HY		0.4		45
XBD5/70-150HY		0.5		55
XBD6/70-150HY		0.6		75
XBD7/70-150HY		0.7		75
XBD8/70-150HY		0.8		90
XBD9/70-150HY		0.9		90
XBD10/70-150HY		1		90
XBD11/70-150HY		1.1		110
XBD12/70-150HY		1.2		110
XBD13/70-150HY		1.3		132
XBD14/70-150HY		1.4		132
XBD15/70-150HY		1.5		160
XBD16/70-150HY		1.6		160
XBD17/70-150HY		1.7		200
XBD18/70-150HY		1.8		250
XBD19/70-150HY		1.9	250
XBD20/70-150HY		2	250
XBD21/70-150HY		2.1	315
XBD22/70-150HY		2.2	315
XBD23/70-150HY		2.3	315
XBD24/70-150HY		2.4	315
XBD25/70-150HY		2.5	315
XBD26/70-150HY		2.6	315
XBD3/80-150HY	0～80	0.3	45
XBD4/80-150HY		0.4	55
XBD5/80-150HY		0.5	75
XBD6/80-150HY		0.6	90
XBD7/80-150HY		0.7	90
XBD8/80-150HY		0.8	110
XBD9/80-150HY		0.9	132
XBD10/80-150HY		1	132
XBD11/80-150HY		1.1	160
XBD12/80-150HY		1.2	160
XBD13/80-150HY		1.3	160
XBD14/80-150HY		1.4	185
XBD15/80-150HY		1.5	185
XBD16/80-150HY		1.6	200
XBD17/80-150HY		1.7	220
XBD18/80-150HY		1.8	220
XBD19/80-150HY		1.9	250
XBD20/80-150HY		2	250
XBD21/80-150HY		2.1	280
XBD22/80-150HY		2.2	280
XBD23/80-150HY		2.3	280
XBD24/80-150HY		2.4	315
XBD25/80-150HY		2.5	315
XBD26/80-150HY		2.6	315
