CQ微型不锈钢磁力泵
  • CQ微型不锈钢磁力泵
  • CQ微型不锈钢磁力泵
  • CQ微型不锈钢磁力泵
  • CQ微型不锈钢磁力泵

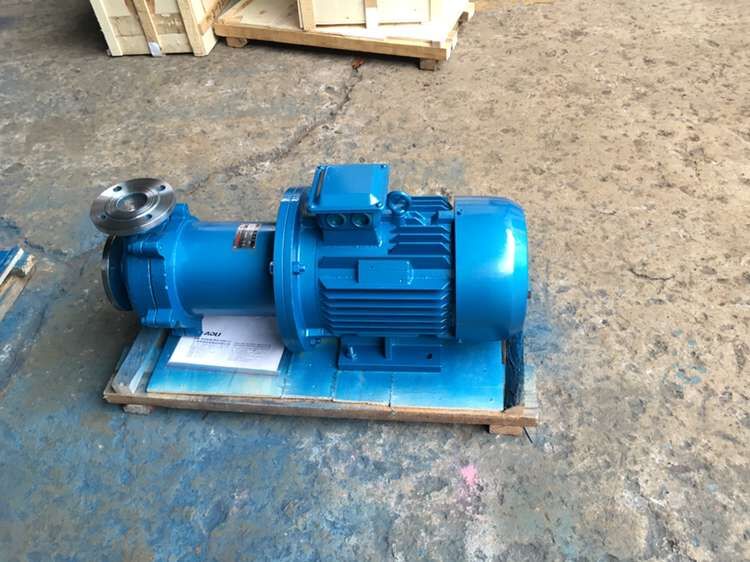

CQ微型不锈钢磁力泵

品牌:上海越然

型号:CQ

流量:1.2~60m³/h

扬程:8~80 m

转速:2800 r/min

电机功率:0.025~15 KW

吸程:2~8.3 m

电机:所有型号均可做防爆电机

CQ微型不锈钢磁力泵产品概述

CQ微型不锈钢磁力泵通常由电动机,磁力偶合器和不锈钢泵头组成。其主要特点是利用磁力偶合器传递动力、完全无泄漏采用多重循环冷却结构,保证了原动力和磁传动的可靠性和稳定性,同时采用柱销联轴器减少了水泵的噪音和震动,便拆式和柱销联轴器同时使用,使泵的结构增长,更有利于泵的散热。同时,也十分方便用户的维修或更换零件,在泵的外转子部分还设计了散热风叶,确保磁钢的稳定性。

CQ微型不锈钢磁力泵型号意义

CQ微型不锈钢磁力泵型号意义

CQ微型不锈钢磁力泵产品特点

不锈钢磁力泵输入介质温度-15~+100℃,材质为不锈钢,密度不大于1600kg/m3,吸入压力不大于0.2Mpa,最大工作压力1.3Mpa,输送不含颗粒和纤维的液体。

CQ微型不锈钢磁力泵产品用途

CQ不锈钢磁力泵用于不含固体颗粒腐蚀液体、强酸、强碱、乙醇、漂白剂、照相液、硝酸、盐酸、氢氟酸、醋酸、氢氧化纳、丙酮、四氧乙烷、海水、盐水等等。
注:若是介质温度较高(150℃以上就为高温),那么客户必须要考虑耐高温磁力泵,否则会出现不必要的麻烦。

CQ微型不锈钢磁力泵工作原理

不锈钢磁力泵由不锈钢泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。   当电动机带动外磁转子旋转时,磁场能穿透空气隙和非磁性物质,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接触传递,将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭,从而彻底解决了"跑、冒、滴、漏"问题,消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患,有力地保证了职工的身心健康和安全生产。 磁力泵的工作原理 将n对磁体(n为偶数)按规律排列组装在磁力传动器的内、外磁转子上,使磁体部分相互组成完整藕合的磁力系统。当内、外两磁极处于异极相对,即两个磁极间的位移角Φ=0,此时磁系统的磁能最低;当磁极转动到同极相对,即两个磁极间的位移角Φ=2π/n,此时磁系统的磁能最大。去掉外力后,由于磁系统的磁极相互排斥,磁力将使磁体恢复到磁能最低的状态。于是磁体产生运动,带动磁转子旋转。CQP系列不锈钢磁力泵型式及基本参数符合JB/TQ786-89《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。

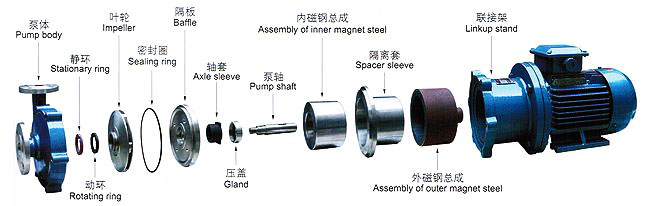

CQ微型不锈钢磁力泵结构爆炸图

CQ微型不锈钢磁力泵结构爆炸图

注:1、泵 体:增强聚丙稀; 2、静 环:碳化硅或氧化铝陶瓷;3、动 环:填充F4;4、叶 轮:增强聚丙稀;5、密封圈:氟橡胶;6、隔 板:增强聚丙稀;7、隔离套:增强聚丙稀;8、外磁:HT200+永磁体;9、转子:增强聚丙稀+永磁体;10、主轴:碳化硅或氧化铝陶瓷;11 轴承:填充F4;12、支架:HT200

CQ微型不锈钢磁力泵结构图

CQ微型不锈钢磁力泵结构图

1

泵壳

2

静环

3

动环

4

叶轮

5

密封圈

6

隔板

7

隔离套

8

外磁钢总成

9

内磁钢总成

10

泵轴

11

轴套

12

联接架

13

电机





CQ微型不锈钢磁力泵技术参数

型号 软管式接口 流量 (m3/h) 扬程
(m)
电机功率(KW) 电压V
进口 出口
14CQ-5 14 10 1.2 5 0.12 220/380
16CQ-8 16 12 1.5 8 0.18 220/380
20CQ-12 20 12 3 12 0.37 220/380
25CQ-15 25 20 6.6 15 1.1 380
32CQ-15 32 25 6.6 15 1.1 380
32CQ-25 32 25 6.6 25 1.1 380
40CQ-20 40 32 10.8 20 2.2 380
40CQ-32 40 32 12 32 4 380
50CQ-25 50 40 14.4 25 4 380
50CQ-32 50 40 13.2 32 4 380
50CQ-50 50 32 7.8 50 5.5 380
65CQ-25 65 50 16.8 25 5.5 380
65CQ-32 65 50 27 32 7.5 380
80CQ-32 80 65 51 32 11 380
50CQ-50 80 65 51 50 15 380
100CQ-32 100 80 60 32 15 380
100CQ-50 100 80 60 50 18.5 380
注:表中16CQ-8---100CQ-50都可配防爆电机

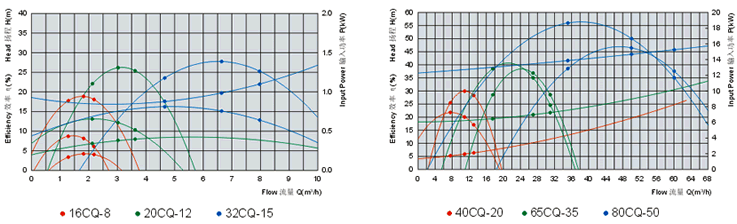

CQ微型不锈钢磁力泵性能曲线

CQ微型不锈钢磁力泵性能曲线

CQ微型不锈钢磁力泵安装尺寸

CQ微型不锈钢磁力泵安装尺寸

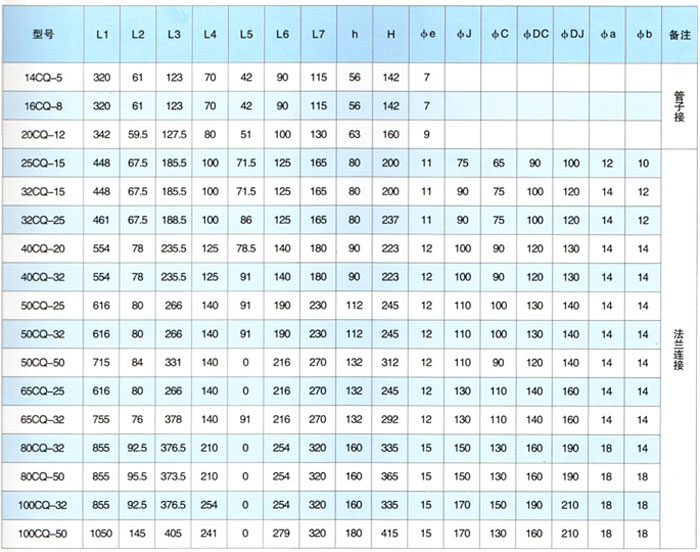

CQ微型不锈钢磁力泵安装尺寸表

CQ微型不锈钢磁力泵材料耐腐蚀性能(供参考)

介质名称 浓度 聚丙烯 浓度 A B C 浓度 不锈钢 浓度 陶瓷
% 25℃ 50℃ % 20℃ 60℃ % 25℃ 50℃ % 25℃ 50℃
硫酸 60 <30 × <5 × V V
硝酸 25 20 70 V V V
盐酸 36 <38 × V V
氢氟 酸 35 40 × × 0~100 ×
醋酸 <80 <20 <20 V V
氢氧化钠 100 70 ×
重铭酸钾 25 40~60 V V 10~20 V V
溴水 × × × V V
乙醇 <50 V V V
丙酮 10 V V V ×
四氯乙烷 × 50 V V V V
氟利昂22 V V V
漂白液 CL13% CL12.5% CL12.5% × V V
电镀液 × V V
照相液 V V V

CQ微型不锈钢磁力泵故障与排除

故障形式

产生原因

排除方法

泵不出水

水泵反转

逬水管道漏气

泵腔蓄水太少

电压太高,启动时联轴器打滑

吸程太高

改变电机接线

社绝漏气

增加蓄水量

调正电压

降低泵安装位置

流量不足

吸入管径太小

叶轮流道阻塞

扬程过高

转速太低

调换进水管

清洗叶轮

开大出水阀

恢夏额定转速

扬程过低

流量过大

转速太低

关小出水阀

恢复额定转速

矂音太大

轴严重磨损

轴套严重磨损

驱动磁钢杯与隔离套接触

更换泵轴

更换轴套

拆除泵头重新组装

漏 液

0型密封圏损坏

更换0型密封圏
