产品概述
CQB-F氟塑料磁力泵，是本单位开发的新产品，并引进国外先进技术，采用聚偏二氟乙烯制造，该材料是目前世界上最优秀的耐腐蚀材料，用该材料生产的磁力泵使用范围广，耐腐蚀性能强，机械强度高，不老化，无毒素分解等优点。性，不老化、无毒素分解等优点。

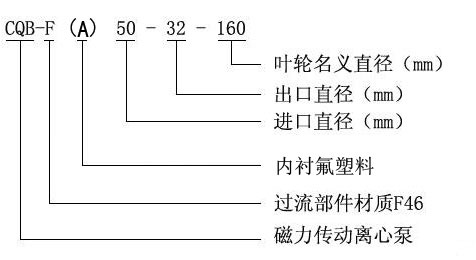

型号意义
产品用途
本磁力泵广泛适用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。使用温度：-20℃至100℃。
主要特点
CQB-F氟塑料磁力泵的设计不仅具有普通磁力泵的结构紧凑，外型美观，体积小，躁声低，运行可靠等优点，且其过流部件全部采用目前世界上耐腐蚀性能最优秀的"塑料王"(氟塑料)制造，隔离套采用特殊材料制造，具有高强度的力学性能，消除了普通磁力泵存在的磁涡流现象。因此，CQB-F氟塑料磁力泵可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损。
工作原理
CQB-F磁力驱动离心泵(简称磁力泵)是应用现代磁力学原理，利用永磁体实现无接触间接传动的一种化工流程泵。当电机带动外转子(即外磁钢)总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步转，介质完全封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，彻底解决了机械传动泵的轴封泄漏，是全密封、无泄漏、无污染的新型工业泵。 磁力泵是化工流程中杜绝跑、冒、滴、漏现象，消除环境污染，创造"无泄漏车间"、 "无泄漏工厂，实现安全、文明生产的理想用泵。
结构图
| 1 | 进口法兰 | 2 | 泵体衬套 | 3 | 静环 | 4 | 动环 |
| 5 | 叶轮、内磁钢总成 | 6 | 密封圈 | 7 | 轴承 | ||
| 8 | 泵轴 | 9 | 外磁钢总成 | 10 | 止推环 | 11 | 隔离套 |
| 12 | 联接架 | 13 | 电机 | ||||

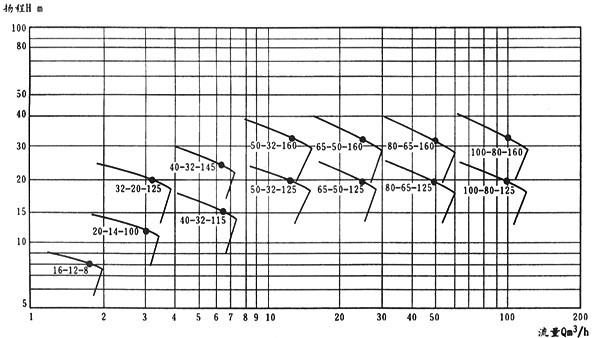

CQB-F型氟塑料磁力泵型谱图
技术参数
| 型号 | 口径(mm) | 流量(m³/h) | 扬程(m) | 电机功率(kW) | 电压 (V) | 材质 | |
| 进口 | 出口 | ||||||
| CQB15-10-85F | 15 | 15 | 1.8 | 8 | 0.12 | 220/380 |
聚 偏 二 氟 乙 烯 |
| CQB20-15-105F | 25 | 18 | 3 | 12 | 0.37 | 220/380 | |
| CQB32-25-125F | 32 | 25 | 3.2 | 20 | 0.75 | 380 | |
| CQB32-25-145F | 32 | 25 | 3.2 | 25 | 0.75 | 380 | |
| CQB40-32-115F | 40 | 32 | 6.3 | 15 | 0.75 | 380 | |
| CQB40-32-145F | 40 | 32 | 6.3 | 25 | 1.5 | 380 | |
| CQB40-32-160F | 40 | 32 | 6.3 | 32 | 2.2 | 380 | |
| CQB50-40-125F | 50 | 40 | 12.5 | 20 | 2.2 | 380 | |
| CQB50-40-160F | 50 | 40 | 12.5 | 32 | 3 | 380 | |
| CQB65-50-125F | 65 | 50 | 25 | 20 | 3 | 380 | |
| CQB65-50-160F | 65 | 50 | 25 | 32 | 5.5 | 380 | |
| CQB80-65-125F | 80 | 65 | 50 | 20 | 7.5 | 380 | |
| CQB80-65-160F | 80 | 65 | 50 | 32 | 11 | 380 | |
| CQB100-80-125F | 100 | 80 | 100 | 20 | 11 | 380 | |
| CQB100-80-160F | 100 | 80 | 100 | 32 | 18.5 | 380 | |
| 注：表中CQB32-25-125F----CQB100-80-160F都可配防爆电机 | |||||||
使用注意事项
1、因磁力泵轴承的冷却和润滑是靠被输送的介盾，所以绝对禁止空运转，同时避免在工作中途停电后再启动时所造成时空载运转。
2、被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
3、泵在使用中环境温度应小于40℃，电机温升不得超过75℃。
4、被榆送的介质应在泵材允许范围内。氟塑料泵的使用温度最低不能低于零下30℃最高不能超过100℃。输送吸入压力不大于0.2MPa，最大工作庄力1.6MPa，密度不大于1600Kg/m3，粘度不大于30 X10-6m㎡/s的不含硬颗粒和纤维的液体。
5、对于输送液为易沉淀结易的介质，使用后应及时清洗，排净泵内积液。
6、磁力泵正常运行1000小时后，应拆检轴承和端面动环的磨损情况，并更换不宜再用的易损件。
故障与排除方法
| 故障形式 | 产生原因 | 排除方法 |
| 泵不出水 |
1.水泵反转 2.进水管道漏气 3.泵腔蓄水不足 4.电压太高，启动时联轴器打滑 5.吸程太高 6.阀门没有打开 |
1.改变电机接线 2.杜绝漏气 3.增加蓄水量屯 4.调正电压 5.降低泵安装位置 6.校正或更改阀门 |
| 流量不足 |
1.吸入管径太小或淤塞 2.叶轮流道阻塞 3.扬程过高 4.转速不够 |
1.调换或清洗进水管 2.清洗叶轮 3.开大出水阀 4.恢复额定转速 |
| 扬程过低 |
1.流量过大 2.转速太低 |
1.关小出水阀 2.恢复额定转速 |
| 噪音太大 |
1.泵轴严重磨损 2.轴承严重磨损 3.外磁钢或内磁钢与隔离套接触 4.动静环磨损叶轮与泵体研磨 |
1.更换泵轴 2.更换轴承 3.拆除泵头重新组装 4.更换动静环 |
| 漏 液 | 密封垫川损坏 | 更换密封垫川 |
