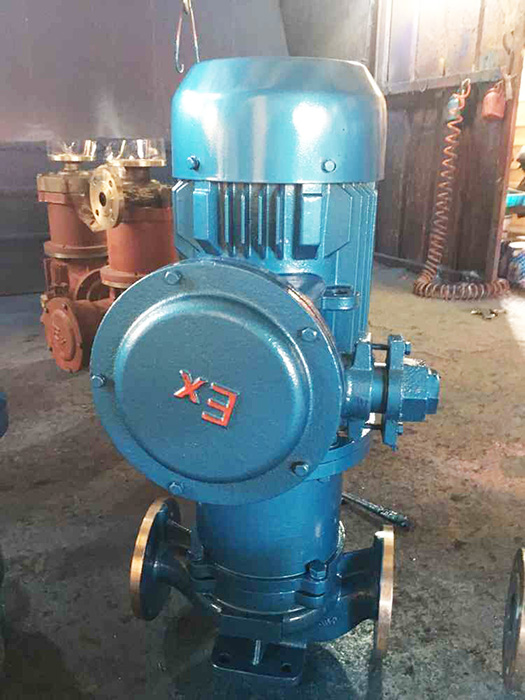

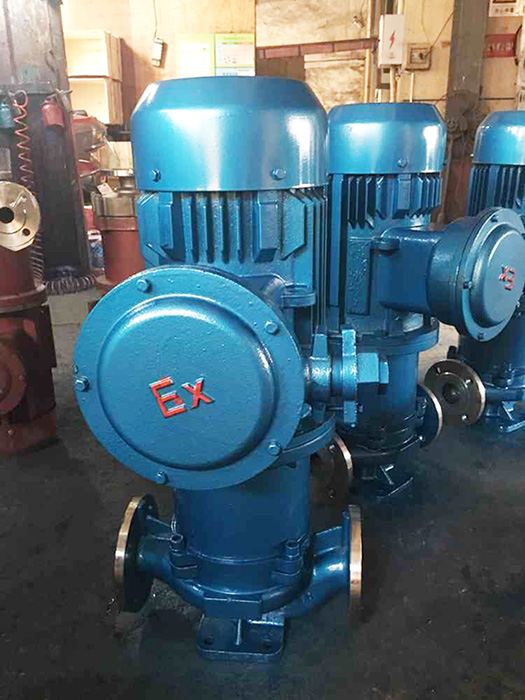

CQB-L防爆立式管道磁力泵
  • CQB-L防爆立式管道磁力泵
  • CQB-L防爆立式管道磁力泵
  • CQB-L防爆立式管道磁力泵
  • CQB-L防爆立式管道磁力泵

CQB-L防爆立式管道磁力泵

品牌:上海越然

型号:CQB-L

流量:3.2~100m³/h

扬程:12.5~80 m

电机功率:1.1~55 KW 防爆电机

电压:380V

材质:不锈钢

CQB-L防爆立式管道磁力泵产品概述

CQB-L防爆立式管道磁力泵是本公司在十多年设计制造卧式磁力泵经验基础上开发的一种新型的磁力管道泵,它既具有管道离心泵的特点,又具有化工离心泵的优点,是最新一代的无泄漏管道离心泵。

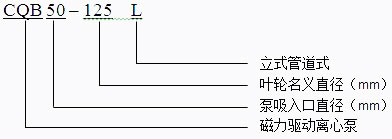

CQB-L防爆立式管道磁力泵型号意义

CQB-L防爆立式管道磁力泵型号意义

CQB-L防爆立式管道磁力泵产品用途

CQB-L型立式管道磁力泵可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体物抽送,选用此泵则更为理想。

CQB-L防爆立式管道磁力泵主要特点

1、磁力离心泵进行无泄漏运转,可输送易燃、易爆、剧毒及腐蚀介质;
2、材质优良,泵体、叶轮、隔离套等过滤部件均采用优质不锈钢制造;
3、轴套采用高耐磨的碳化硅、碳化钨,滑动轴承采用碳石M106K,并设置了润滑油槽,有效地保证泵的使用寿命;
4、磁力管道离心泵立式安装,结构紧凑、占地面积小;
5、振动小,噪音低,运行特别平稳;
6、泵的绝大多数零部件与CQB型磁力泵互换,泵的性能与CQB系列相同;流量为3.2-100m3/h;扬程为20-80m;功率为0.75-75Kw

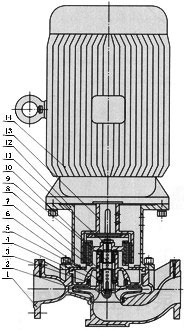

CQB-L防爆立式管道磁力泵结构图

CQB-L防爆立式管道磁力泵结构图 1 泵壳 2 叶轮
5 隔离套 6 止推环
3 密封环 4 轴承体
7 轴承 8 轴套
11 螺母 12 联接架
9 10 内磁钢总成
13 外磁钢总成 14 电机

CQB-L防爆立式管道磁力泵技术参数

型号

口径(mm) 流量
(m³/h)
扬程
(m)
电机功率
(KW)
电压
(V)
材质
进口
出口
CQB32-125L 32 20 3.2 20 1.1 380

CQB32-160L 32 20 3.2 32 1.5 380
CQB40-105L 40 25 3.2

12.5

1.1 380
CQB40-125L 40 25 6.3 20 2.2 380
CQB40-160L 40 25 6.3 32 3 380
CQB40-200L 40 25 6.3 50 5.5 380
CQB50-85L 50 32 6.3 8 1.1 380
CQB50-105L 50 32 6.3 12.5 1.5 380
CQB50-125L 50 32 12.5 20 3 380
CQB50-160L 50 32 12.5 32 4 380
CQB50-200L 50 32 12.5 50 7.5 380
CQB50-250L 50 32 12.5 80 18.5 380
CQB65-125L 65 50 25 20 4 380
CQB65-160L 65 50 25 32 7.5 380
CQB65-200L 65 40 25 50 15 380
CQB65-250L 65 40 25 80 22 380
CQB80-125L 80 65 50 20 7.5 380
CQB80-160L 80 65 50 32 15 380
CQB80-200L 80 50 50 50 22 380
CQB80-250L 80 50 50 80 37 380
CQB100-125L 100 80 100 20 15 380
CQB100-160L 100 80 100 32 22 380
CQB100-200L 100 65 100 50 37 380
CQB100-250L 100 65 100 80 55 380
注: 每个型号都可可配防爆电机

CQB-L防爆立式管道磁力泵故障原因及排除方法

故障现象 原因分析 排除方法
泵不出水 1、水泵反转
2、进水管漏气
3、泵腔储水不足
4、电压太高、启动时联轴器打滑
5、吸程太高
6、阀门没有打开
1、调整电机旋转方向
2、杜绝漏气
3、增加储水量
4、调整电压
5、降低泵安装位置
6、校正或改变阀门
流量不足 1、吸入管径大小或堵塞
2、叶轮流道阻塞
3、扬程过高
4、转速不够
1、调换或清洗进水管
2、清洗叶轮
3、开大出水阀
4、恢复额定转速
扬程过低 1、流量过大
2、转速太低
1、关小出水阀
2、恢复额定转速
澡音太大 1、泵轴严重磨损
2、轴承严重磨损
3、外磁钢或内磁钢与隔离套接触
4、密封环与叶轮研磨
5、冷却箱内滚动轴承磨损
1、更换泵轴
2、更换轴承
3、拆除泵头重新组装
4、更换止推环 、密封环
5、更换滚动轴承
漏液 1、O型密封圈损坏 1、更换O型密封圈
