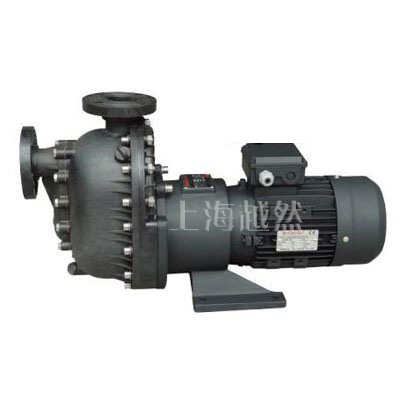

产品概述
ZBF型产品符合JB/T 7742-1995《小型磁力传动离心泵》标准，为全国磁力泵联合设计的优化产品。结合国外的先进技术，采用外混式结构的自吸塑料磁力泵。该泵以增强聚丙烯为主要材料，自吸时间短、寿命长，是自动化远程控制和流动输送强腐蚀液体的无泄漏泵。

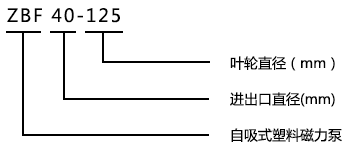

型号意义
产品特点
集自吸于一身，不需底阀和引灌水，自吸高度4米。 该泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便，温度-20°C至80°C。流量：5-15m3/h; 扬程：8-32m; 转速2900r/min
产品用途
自吸式塑料磁力泵可广泛用于不含固体颗粒腐蚀液体、强酸、强碱、乙醇、漂白剂、照相液、硝酸、盐酸、氢氟酸、醋酸、氢氧化纳、丙酮、四氧乙烷、海水、盐水等等
结构图
| 泵体 | 增强聚丙烯 | 8 | 电机 | Y2或YB2 | |
| 2 | 叶轮 | 增强聚丙烯 | 9 | 止推环 | 氮化硅 |
| 3 | 内磁钢总成 | 铁氧体 | 10 | 泵轴 | 氮化硅 |
| 4 | 轴套 | 碳石墨 | 11 | 动环 | 填充四氟 |
| 5 | 隔离套 | 增强聚丙烯 | 12 | 静环 | 氮化硅 |
| 6 | 外磁钢总成 | 铁氧体 | 13 | 密封圈 | 氟橡胶 |
| 7 | 联接架 | HT200 | 14 | 排水螺栓 | 增强聚丙烯 |

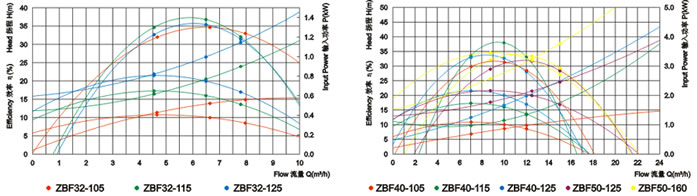

性能曲线
性能参数
|
型号
|
口径(mm)
|
流量
(m3/h) |
扬程
(M) |
汽蚀余量
(NPSH)r(m) |
电机功率
(KW) |
转速
(r/min) |
电压
(V) |
频率
(HZ) |
|
|
进口
|
出口
|
||||||||
|
ZBF32-105
|
32
|
32
|
6.5
|
10
|
5
|
0.75
|
2900
|
380
|
50
|
|
ZBF32-115
|
16
|
5
|
1.1
|
2900
|
380
|
50
|
|||
|
ZBF32-125
|
20
|
5
|
1.5
|
2900
|
380
|
50
|
|||
|
ZBF40-105
|
40
|
40
|
10
|
10
|
5
|
1.1
|
2900
|
380
|
50
|
|
ZBF40-115
|
16
|
5
|
1.5
|
2900
|
380
|
50
|
|||
|
ZBF40-125
|
20
|
5
|
2.2
|
2900
|
380
|
50
|
|||
|
ZBF50-125
|
50
|
50
|
12.5
|
20
|
5
|
3
|
2900
|
380
|
50
|
|
ZBF50-160
|
32
|
5
|
4
|
2900
|
380
|
50
|
|||
安装与使用
1、自吸泵应水平安装不宜竖立，泵体不得承受管路重量，泵与管路应保持良好的密封，各紧固件无松动现象。
2、拧开泵上方的加水螺栓，加入储液水不少于泵体容积的三分之二，旋紧螺栓。
3、泵使用前应进行检查，电机转动灵活，电机旋转方向与转向标记一致，无卡滞及异常声响。
4、电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
5、泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。
注意事项
1、因泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止无介质运转，同时应避免在工作中途停电后再启动时所造成的无介质运转。
2、输送介质若含有固体颗粒，泵入口前要加过滤网，如含有铁磁质微粒，需加磁性过滤器（本厂有生产，属于选购件）。
3、被输送的介质及其温度应在泵材允许范围内。自吸塑料磁力泵的使用温度<60℃，进口压力不大于0.1MPa，最大工作压力为0.6MPa；
4、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。
5、自吸塑料磁力泵长时间运行后，发现泵有异常情况（噪音大，震动加剧），应拆检轴承和端面动环的磨损情况，若轴承和泵轴的间隙、叶轮轴向窜动较大时，应更换轴承和轴向动环。
