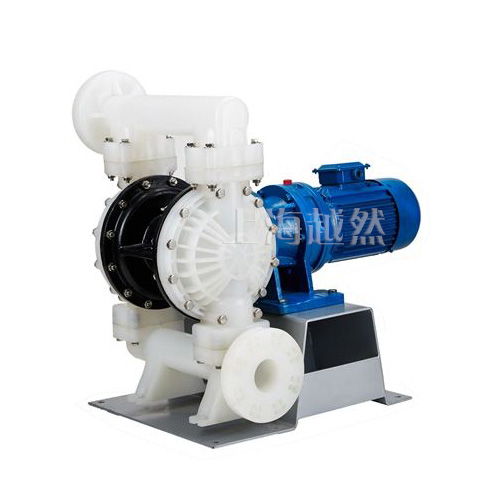

DBY工程塑料电动隔膜泵

上海越然电动隔膜泵优势所在

1、不需灌引水，自吸能力达7米以上。
2、通过性能好，直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
3、由于隔膜将被输送介质和传动机械件分开，所以介质绝对不会向外泄漏。且泵本身无轴封，使用寿命大大延长。根据不同介质，隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等，完全可以满足不同用户的要求。
4、泵体介质流经部份，可根据用户要求，分为铸铁、不锈钢、衬胶、电机分为普通式、防爆式、调速式，该泵正应用在下列场合。

基本介绍

DBY工程塑料电动隔膜泵是一种新型的泵类，近年来，由于在隔膜材质是取得了突破性的进展，来应用于石化、陶瓷、冶金等行业，特点是不需灌引水，自吸能力强。直径将被输送介质和传动机械件分开，所以介质绝对不上会向外泄漏。且泵本身海无轴业封，使用寿命大大延长。应用领域：喷漆、陶瓷业中隔膜泵已占有绝对的主导地位；环保、废水处理、建筑、排污、精细化工中正在扩大它的市场份额，并具有其他泵不可替代的地位。

主要用途

1、各种剧毒、易燃、易挥发液体。
2、各种强酸、强碱、强腐蚀液体。
3、可输送较高温度的介质150℃。
4、作为各种压滤机前级送压装置。
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、泵吸泡菜果酱、土豆泥、巧克力等。
8、泵吸油漆、树胶、颜料粘合剂。
9、各种瓷器釉浆水泥灌浆灰浆泥浆。
10、各种橡胶浆乳胶、有机溶剂、填料。
11、用泵为油轮驳船清仓吸取仓内污水及剩油。
12、啤酒花及发酵粉稀浆、糖浆、糖蜜。
13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14、各种特殊介质的吸送。

工作方式

电动隔膜泵的作用方式只是在选用气动执行机构时才有，其作用方式通过执行机构正反作用和阀门的正反作用组合形成。组合形式有4种即正正（气关型）、正反（气开型）、反正（气开型）、反反（气关型），通过这四种组合形成的隔膜泵作用方式有气开和气关两种。对于隔膜泵作用方式的选择，主要从三方面考虑：工艺生产安全；介质的特性；保证产品质量，经济损失最小。

产品特点

1、结构紧凑、体积小、重量轻、装拆方便；
2、传动效率高；
3、运转平稳、噪音低；
4、使用寿命长；
5、可无泄漏输送介质；
6、可承受空载运行；
7、不需灌引水，能自吸；
8、通过性能好，大颗粒杂质、泥浆等均可毫不费力地通过；
9、根据不同介质，隔膜分为氯丁橡胶、氟橡胶、丁腈橡胶、四氟乙烯，完全可以满足不同用户的需要。过流部件也可根据用户要求，分为　　铁、不锈钢、铝合金，电机分为普通型隔膜泵和防爆型隔膜泵。

安装尺寸与外形尺寸

型号	A	B	D	ф	L	H	H1
DBY-10	130	240	300	ф 12×4	520	290	50
DBY-15	130	240	300	ф 12×4	520	290	50
DBY-25	160	320	460	ф 14×4	675	500	60
DBY-40	180	340	460	ф 14×4	700	500	60
DBY-50	200	380	580	ф 16×4	845	780	85
DBY-65	200	380	590	ф 16×4	845	780	85
DBY-80	370	250	670	ф 18×4	1000	990	96
DBY-100	370	250	670	ф 18×4	1000	990	96

性能曲线图

性能规格

型  号	进出口径(mm)	流量 (m3/h)	扬程 (m)	吸程 (m)	最大允许通过颗粒φ (mm)	电机功率KW
DBY-10	10	0.5	30	3	1	0.55
DBY-15	15	0.75	30	3	1	0.55
DBY-25	25	3.5	30	4	2.5	1.5
DBY-40	40	4.5	30	4	4.5	2.2
DBY-50	50	6.5	30	4.5	8	4
DBY-65	65	8	30	4.5	8	4
DBY-80	80	16	30	5	10	5.5
DBY-100	100	20	30	5	10	5.5

隔膜材料特性

介质种类	丁晴橡胶	氯丁橡胶	氟橡胶	聚四氟乙烯
发 烟 硝 酸	×	×	△	△
浓 硝 酸	×	×	△	△
浓 硫 酸	×	×	○	△
浓 盐 酸	×	△	△	△
浓 磷 酸	×	△	△	△
浓醋酸	×	×	×	△
浓氢氧化钠	○	○	△	△
无水氨	△	△	△	△
稀硝酸	×	×	○	△
稀 硫酸	△	△	△	△
稀 盐酸	×	○	△	△
稀 磷酸	×	×	△	△
稀氢氧化钠	○	○	△	△
氨水	△	△	×
苯	×	×	○	○
汽油	○	○	○	○
石油	△	×	○	○
四氯化碳	○		○	○
二硫化碳	○		×	○
乙醇	○	○	○	○
丙酮	×	△	×	○
甲酚	×	△	△	○
乙醛	×	×	△	○
乙苯	×	×	△	○
丙 烯 晴	△	△	×	○
丁醇	○	○	○	○
丁二烯	○	×	△	○
苯 乙烯	×	×	△	○
醋 烯 乙 酯	×	×	×	○
醚	×	×	×

DBY型电动隔膜泵注：○——寿命较长、△——寿命一般、×——不可用，本表仅从耐腐性考虑，因聚四氯乙烯弹性比橡胶差，故实际使用寿命因压力，DBY型电动隔膜泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。
