QWB防爆潜水排污泵
品牌：上海越然
型号：QWB
材质：铸铁,不锈钢
驱动方式：电动
功率：0.75KW-15KW
扬程：7-60
适用介质：水
用途：适用于化工，石油，制药，采矿，造纸工业，水泥厂，炼钢厂，电厂，煤加工工业以及城市潜水厂排水系统，市政工程，建筑工地等行汪。输送带颗粒的污水，污物。也可手于抽送清水及带腐蚀性介质。
产品介绍：
QWB防爆型潜水排污泵采用独特结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。防爆型潜水排污泵配上控制柜具有节能效果显著、无堵塞、自动安装和自动控制等特点，适用于易爆介质中。在排送固体颗粒和长纤维垃圾方面，具有独特效果。

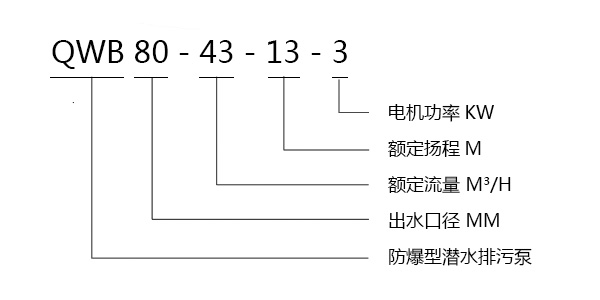

型号意义：
产品特点：
1、采用独特的单叶片式或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍的纤维物质与直径为泵口径约50%的固体颗粒。
2、机械密封采用新型硬质耐腐的碳化钨作材料，同时将密封改进为双端面密封，使其长期处于油室内运行，可使泵安全连续运行8000小时以上。
3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。
4、密封油室内设置有高精度抗干扰漏水检测传感器，及定子绕组内预埋了热敏元器件，对水泵电机绝对保护。
5、可根据用户需要配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行绝对保护，提高了产品的安全性与可靠性。
6、浮球开头可以根据所需液位变化，实现自动控制，无需人员看管。
7、用户配备双导轨自动耦合安装系统，人可不必为此而进入污水坑，从而给设备维护带来方便。
8、能够在全扬程范围内使用，而保证电机不会过载。
9、防爆潜水泵可采用固定式自动耦合安装，移动式自由安装。

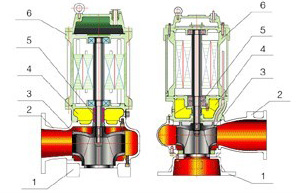

结构简图：
| 序号 | 部件名称 |
|
| 1 | 底坐 | |
| 2 | 泵体 | |
| 3 | 叶轮 | |
| 4 | 油室 | |
| 5 | 机械密封 | |
| 6 | 清水电机 |
性能参数表：
| 型号 |
口径 mm |
流量 m3/h |
扬程 m |
功率 KW |
转速 r/min |
效率 % |
| QWB25-8-22-1.1 | 25 | 8 | 22 | 1.1 | 2825 | 38.5 |
| QWB32-12-15-1.1 | 32 | 12 | 15 | 1.1 | 2825 | 40 |
| QWB40-15-15-1.5 | 40 | 15 | 15 | 1.5 | 2840 | 45.1 |
| QWB40-15-30-2.2 | 40 | 15 | 30 | 2.2 | 2840 | 48 |
| QWB50-20-7-0.75 | 50 | 20 | 7 | 0.75 | 1390 | 54 |
| QWB50-10-10-0.75 | 50 | 10 | 10 | 0.75 | 1390 | 56 |
| QWB50-20-15-1.5 | 50 | 20 | 15 | 1.5 | 2840 | 55 |
| QWB50-15-25-2.2 | 50 | 15 | 25 | 2.2 | 2840 | 56 |
| QWB50-18-30-3 | 50 | 18 | 30 | 3 | 2880 | 58 |
| QWB50-25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 |
| QWB50-20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 |
| QWB65-25-15-2.2 | 65 | 25 | 15 | 2.2 | 2840 | 52 |
| QWB65-37-13-3 | 65 | 37 | 13 | 3 | 2880 | 55 |
| QWB65-25-30-4 | 65 | 25 | 30 | 4 | 2890 | 58 |
| QWB65-30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 |
| QWB65-35-50-11 | 65 | 35 | 50 | 11 | 2930 | 60 |
| QWB65-35-60-15 | 65 | 35 | 60 | 15 | 2930 | 63 |
| QWB80-40-7-2.2 | 80 | 40 | 7 | 2.2 | 1420 | 52 |
| QWB80-43-13-3 | 80 | 43 | 13 | 3 | 2880 | 50 |
| QWB80-40-15-4 | 80 | 40 | 15 | 4 | 2890 | 57 |
| QWB80-65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 | 56 |
| QWB100-80-10-4 | 100 | 80 | 10 | 4 | 1440 | 62 |
| QWB100-110-10-5.5 | 100 | 110 | 10 | 5.5 | 1440 | 66 |
| QWB100-100-15-7.5 | 100 | 100 | 15 | 7.5 | 1440 | 67 |
| QWB100-85-20-7.5 | 100 | 85 | 20 | 7.5 | 1440 | 68 |
| QWB100-100-25-11 | 100 | 100 | 25 | 11 | 1460 | 65 |
| QWB100-100-30-15 | 100 | 100 | 30 | 15 | 1460 | 66 |
| QWB100-100-35-18.5 | 100 | 100 | 35 | 18.5 | 1470 | 65 |
| QWB125-130-15-11 | 125 | 130 | 15 | 11 | 1460 | 62 |
| QWB125-130-20-15 | 125 | 130 | 20 | 15 | 1460 | 63 |
| QWB150-145-9-7.5 | 150 | 145 | 9 | 7.5 | 1440 | 63 |
| QWB150-180-15-15 | 150 | 180 | 15 | 15 | 1460 | 65 |
| QWB150-180-20-18.5 | 150 | 180 | 20 | 18.5 | 1470 | 75 |
| QWB150-180-25-22 | 150 | 180 | 25 |
22 |
1470 | 76 |
| QWB150-130-30-22 | 150 | 130 | 30 | 22 | 1470 | 75 |
| QWB150-180-30-30 | 150 | 180 | 30 | 30 | 1470 | 73 |
| QWB150-200-30-37 | 150 | 200 | 30 | 37 | 1480 | 70 |
| QWB200-300-7-11 | 200 | 300 | 7 | 11 | 970 | 73 |
| QWB200-250-11-15 | 200 | 250 | 11 | 15 | 970 | 74 |
| QWB200-400-10-22 | 200 | 400 | 10 | 22 | 1470 | 76 |
| QWB200-400-13-30 | 200 | 400 | 13 | 30 | 1470 | 73 |
| QWB200-250-15-18.5 | 200 | 250 | 15 | 18.5 | 1470 | 72 |
| QWB200-300-15-22 | 200 | 300 | 15 | 22 | 1470 | 73 |
| QWB200-250-22-30 | 200 | 250 | 22 | 30 | 1470 | 71 |
| QWB200-350-25-37 | 200 | 350 | 25 | 37 | 1980 | 75 |
| QWB200-400-30-45 | 200 | 400 | 30 | 45 | 1480 | 70 |
| QWB250-600-9-30 | 250 | 600 | 9 | 30 | 980 | 74 |
| QWB250-600-12-37 | 250 | 600 | 12 | 37 | 1480 | 78 |
| QWB250-600-15-45 | 250 | 600 | 15 | 45 | 1480 | 75 |
| QWB250-600-20-55 | 250 | 600 | 20 | 55 | 1480 | 73 |
| QWB250-600-25-75 | 250 | 600 | 25 | 75 | 1480 | 73 |
| QWB250-800-12-45 | 250 | 800 | 12 | 45 | 980 | 76 |
| QWB300-500-15-45 | 300 | 500 | 15 | 45 | 980 | 70 |
| QWB300-800-15-55 | 300 | 800 | 15 | 55 | 980 | 73 |
| QWB300-600-20-55 | 300 | 600 | 20 | 55 | 980 | 75 |
| QWB300-800-20-75 | 300 | 800 | 20 | 75 | 980 | 78 |
| QWB300-950-20-90 | 300 | 950 | 20 | 90 | 980 | 80 |
| QWB300-1000-25-110 | 300 | 1000 | 25 | 110 | 980 | 82 |
| QWB350-1100-10-55 | 350 | 1100 | 10 | 55 | 980 | 84.5 |
| QWB350-1500-15-90 | 350 | 1500 | 15 | 90 | 980 | 82.5 |
| QWB350-1200-18-90 | 350 | 1200 | 18 | 90 | 980 | 83.1 |
| QWB350-1100-28-132 | 350 | 1100 | 28 | 132 | 740 | 83.2 |
| QWB350-1000-36-160 | 350 | 1000 | 36 | 160 | 740 | 78.5 |
| QWB350-1500-10-75 | 400 | 1500 | 10 | 75 | 980 | 82.1 |
| QWB400-2000-15-132 | 400 | 2000 | 15 | 132 | 740 | 85.5 |
| QWB400-1700-22-160 | 400 | 1700 | 22 | 160 | 740 | 82.1 |
| QWB400-1500-26-160 | 400 | 1500 | 26 | 160 | 740 | 83.5 |
| QWB400-1700-30-200 | 400 | 1700 | 30 | 200 | 740 | 83.5 |
| QWB400-1800-32-250 | 400 | 1800 | 32 | 250 | 740 | 82.1 |
防爆潜水泵使用条件：
1、介质温度不超过60℃，介质重度为1-1.3kg/dm3，PH值在5-9范围内。
2、无内自流循环冷却系统的泵，电机部份露出液面不超过1/2。
3、本泵主要零件材料为铸铁，所以不能应用于抽送高度腐蚀液体。如输送介质具有腐蚀性请选用不锈钢潜水泵,如还需要隔爆潜水泵就得选择不锈钢隔爆潜水泵。防爆潜水泵严禁输送易燃易爆液体或油料！
