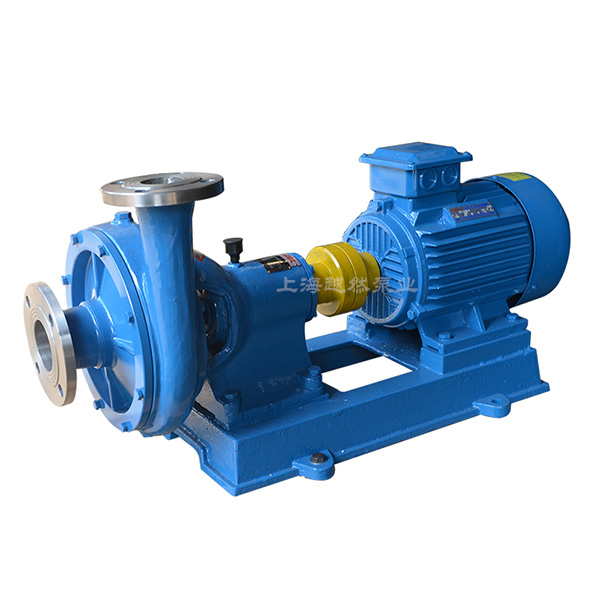

PWF型耐腐蚀污水泵

品牌：越然泵业

型号：PW、PWF

材质：铸铁、不锈钢

流量：10～125m³/h

扬程：10～18m

介质温度：≤100℃。

PDF文档下载在线预览

产品概述

PWF型耐腐蚀污水泵可输送温麦低子80℃带有酸性、碱性或其它腐蚀性的污水，广泛适用于化工、石油、轻工、食品、制药和环保等行业。其性能范围：流量Q为10～125m³/h：扬程H为10～18m，过流部件的材料有采用ZG1Cr18Ni9和HT200两种。PW、PWF型污水泵是单级、单吸、悬臂式离心污水泵。泵吸入口为轴向水平方向，泵排出口可根据需要装成水平或垂直方向。主要由泵盖、泵壳、叶轮、轴封、轴、和托架等零部件组成。轴封采用新颖的双端面机械密封结构形式，泵与电机安装在共同底盘上，通过弹性联轴器由电机直接驱动。该泵具有效率高、节能显著、运行平稳、性能可靠、维修方便等优点。

型号意义

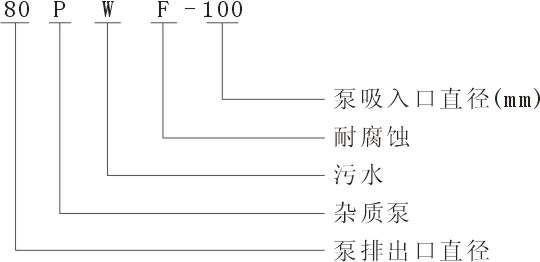

PWF耐腐蚀不锈钢污水泵型号意义

结构特点

1、PWF不锈钢污水泵是单级、单吸、悬臂式耐腐蚀的离心污水泵。

2、PWF卧式污水泵吸入口为轴向水平方向，泵吸出口可根据需要装成水平或垂直方向。

3、污水泵的结构如下图所示，它主要由泵盖(1)、泵壳(2)、叶轮(3)、轴封(4)、轴(5)和托架(6)等零部件组成。

4、PWF耐腐蚀污水泵轴封采用新颖的双端面机械密封结构型式。污水泵与电动机安装在共同底盘上，通过弹性联轴器由电动机直接驱动。从电动机方向看泵，泵应为顺时针方向旋转。

用途及使用范围

1、PW型污水泵可输送污水、含有悬浮固体颗粒、长纤维物质及生活用废水。泵体为优质铸铁材质，介质温度不超过100℃。

2、PWF型耐腐蚀污水泵可输送带有酸性、碱性或其他腐蚀性的污水，广泛应用于化工、石油、轻工、食品、制药、酿造、环保及污水处理等行业。泵体及过流部件采用304不锈钢材质制造，介质温度不高于100℃。

技术参数

型号	流量		扬程 m	转速 r/min	功率(kw)
型号	m³/h	L/S	扬程 m	转速 r/min	轴功率	功率
50PW-65 50PWF-65	14.5	4	16	1440	2.47	4
50PW-65 50PWF-65	25	6.94	32	2900	3.35	4
80PW-100 80PWF-100	56	15.5	13.5	1440	4.1	5.5
80PW-100 80PWF-100	90	25	26	2900	7	11
100PW-125 100PWF-125	100	27.8	12.5	1440	5.7	7.5
2.52PW	60	16.6	9.5	1440	2.5	4
2.5PW	90	25	26	2920	11	15
2.5PW	90	25	43	2940	17	22
4PW	100	27.8	11	960	4.7	7.5
4PW	160	44.4	25.5	1460	18	30
6PW	300	83.3	14	980	17	30
6PW	350	97	27	1450	42	55
8PW	500	139	13	730	29	45
8PW	550	153	25	980	59.5	75
10PW	800	222	13.5	730	40.2	75
10PW	1000	278	25	980	92	132

故障及解决方法

故障	原因	解决方法
1、水泵不吸水，压力表及真空表指针剧烈跳动。	注入水泵的水不够，进水管路漏气。	继续注水、设法堵塞漏气处。
2、流量减少或扬程下降。	1) 水泵或进出水管阻塞。 2) 密封环或叶轮磨损严重。 3) 转速低于规定值。	1) 清洗泵或管路。 2) 更换损坏的另件。 3) 调整至额定转速。
3、水泵轴功率过大	1) 流量超过使用范围 2) 发生机械摩擦。	1) 调整流量在规定范围内运行。 2) 检查磨损原因加以消除。
4、水泵内部声音反常，水泵吸不上水或泵振动。	1) 泵吸水高度太高，吸水管阻力过大或流量水太大。 2) 吸水管路漏气。 3) 泵与电机轴不同心。 4) 有些部件螺钉松动。	1) 降低吸水髙度，减少吸水管路阻力，或调整出水闬阀以减少流量。 2) 消除漏气。 3) 调整果与电机轴同心。 4) 拧紧螺钉。
5、轴承过热。	1) 润滑油过多或不足，或变质。 2) 泵轴与电机轴不同心。	1) 加油或换油。 2) 调整泵与电机轴同心。
