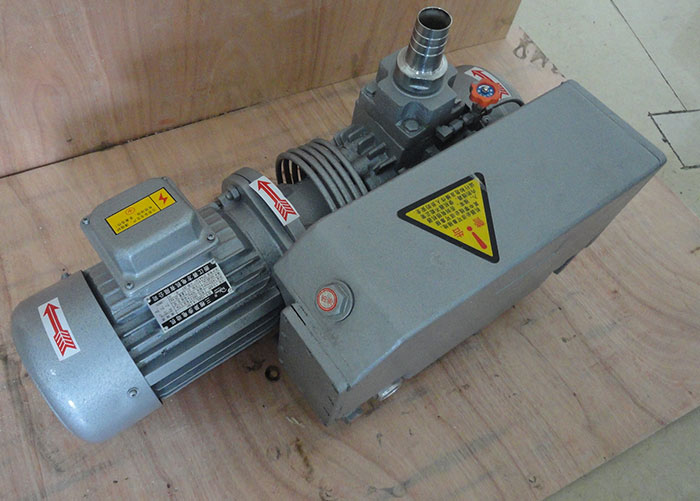

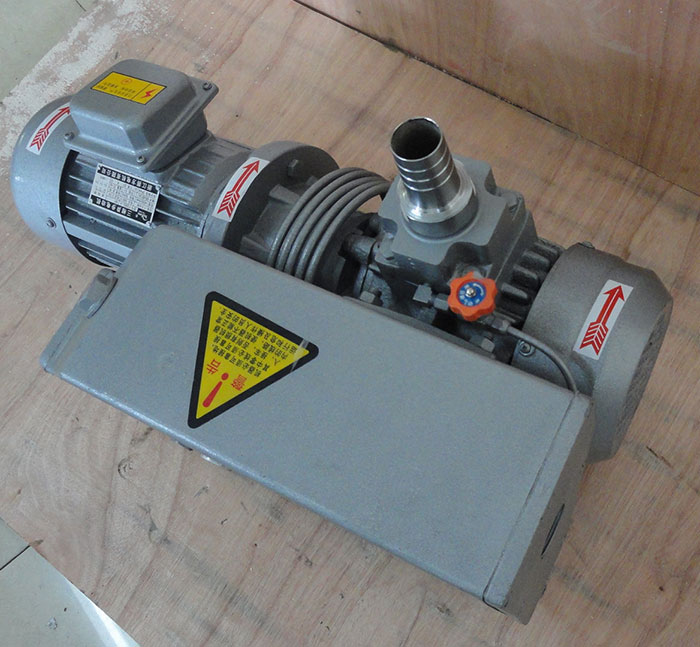

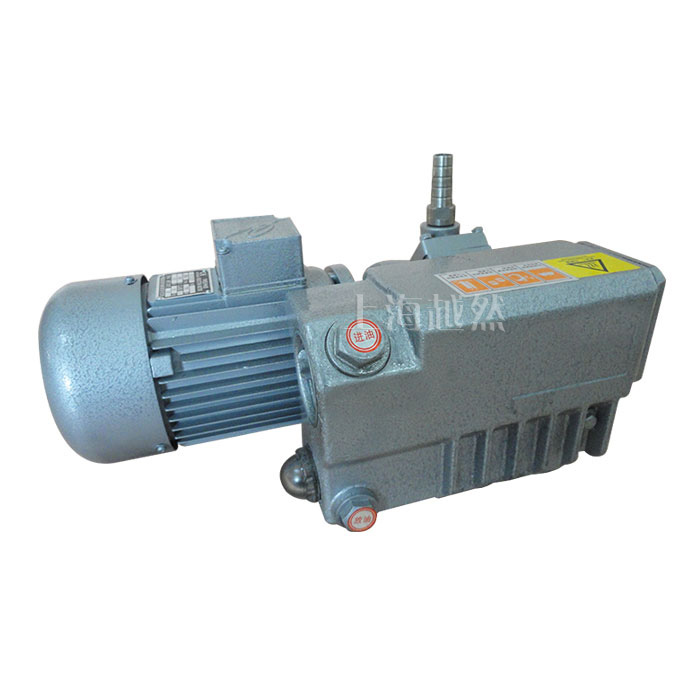

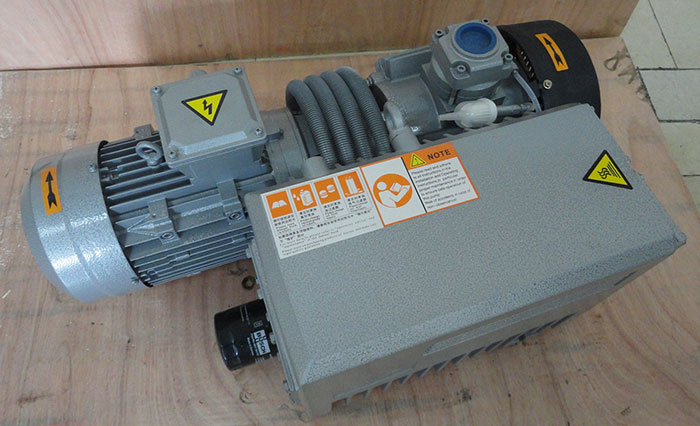

XD型单级多旋片式真空泵
品牌:上海越然
型号:XD
电压:220V/380V
转速:1440 r/min
极限压力:2×10^(-2) PA
抽气速率:10~250 m³/h
电动功率:0.37KW~7.5KW
总重量:16~200 kg
基本介绍
XD型单级多旋片式真空泵均为单级油封旋片式真空泵,是获得真空的基本设备。XD型单级多旋片式真空泵吸气口安装有金属丝网的粗过滤器。能防止固体的外来尘粒吸入泵腔。油分离器内安装有高效油气分离效果的排气过渡器。停泵时,内置于吸气口的吸气阀使泵与被抽系统隔离,防止真空泵油返入被抽系统。泵由空气冷却。XD型单级多旋片式真空泵所有的泵均由直联的电动机通过弹性联轴器驱动。
适用范围
1、XD型单级多旋片式真空泵适用于密闭系统的抽真空使用。如真空包装、真空成形、真空吸引。2、入口压力范围:100Pa~100000 Pa,超出此范围工作真空泵排气口将有油雾产生。XD型单级多旋片式真空泵工作环境温度和吸入气体温度应在5℃~40℃之间。
3、XD型单级多旋片式真空泵不能抽除水或其它液体。不能抽除易爆、易燃、含氧量过高的、腐蚀性的气体。
4、一般供应的电动机不防爆,如要求防爆或其它特殊要求时电动机必须符合相关的标准。
型号意义
使用条件
环境温度: ≤40℃ (度)抽气速率: 10~250m3/h (立方/小时)
极限压强: ≤2*10-2Pa (帕)
极限真空: ≤200Pa (帕)
气体类型: 常温无其它混合物的空气
工作要求: 在6650pa到大气压的进口压强下的连续工作时间
工作要求: 进口压强小于1330pa的条件下,允许长时期连续工作

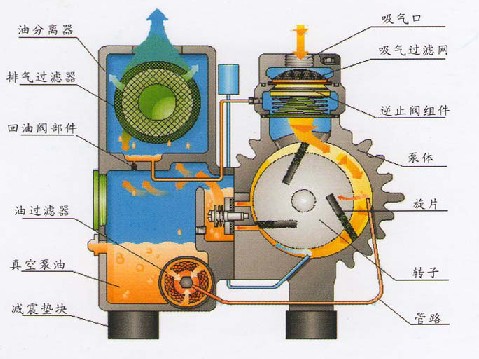

结构图

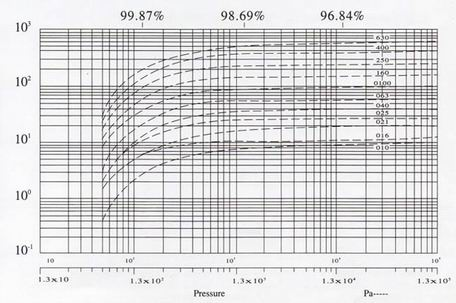

曲线图
安装尺寸图

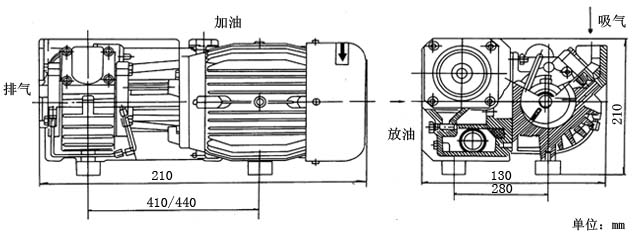

XD-010单级旋片式真空泵安装尺寸图

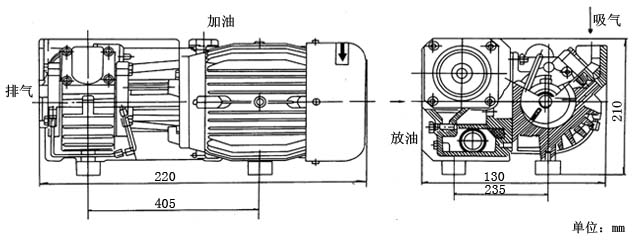

XD-020单级旋片式真空泵安装尺寸图

XD-040单级旋片式真空泵安装尺寸图

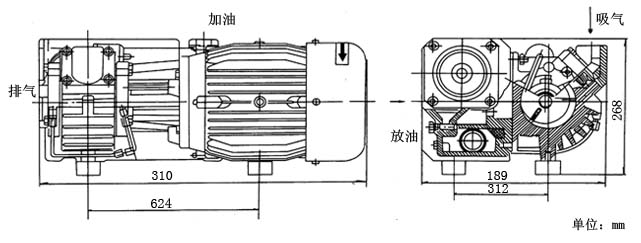

XD-063单级旋片式真空泵安装尺寸图

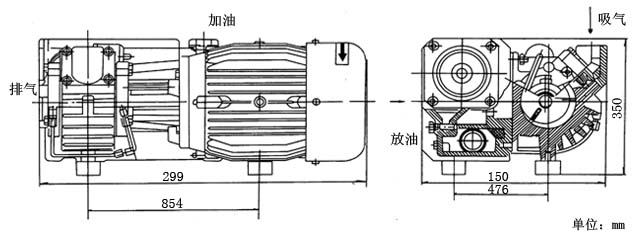

XD-100单级旋片式真空泵安装尺寸图

XD-160单级旋片式真空泵安装尺寸图
性能参数
型号及参数 | XD-010 | XD-016 | XD-020 | XD-025 | XD-040 | XD-063 | XD-100 | XD-160 | XD-250 |
抽气速率(m3/h) | 10 | 16 | 20 | 25 | 40 | 63 | 100 | 160 | 250 |
权限压力(Pa) | 2ⅹ10^(2) | ||||||||
时机功率(kw) | 0.37 | 0.37 | 0.75 | 0.75 | 1.1 | 1.5 | 3 | 4 | 7.5 |
泵转速(转/分) | 1440 | 1440 | 2800 | 2800 | 1440 | 1440 | 1440 | 1440 | 1440 |
装油量(L) | 0.5 | 0.5 | 0.5 | 1 | 1.5 | 2 | 4 | 9 | 9 |
吸气口尺寸 | G½ | G½ | G½ | G1¼ | G1¼ | G1¼ | G1¼ | G2 | G2½ |
泵重量(kg) | 16 | 18 | 19 | 19 | 60 | 22 | 115 | 145 | 200 |
电压(V) | 380/220 | 380/220 | 380/220 | 380/220 | 380/220 | 380 | 380 | 380 | 380 |
