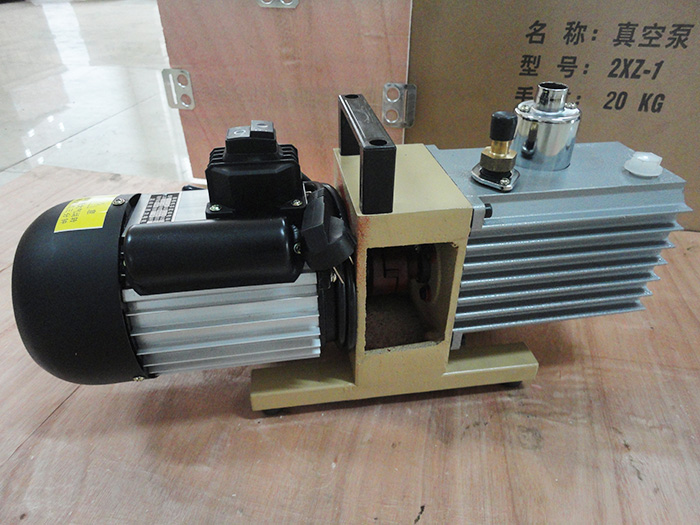

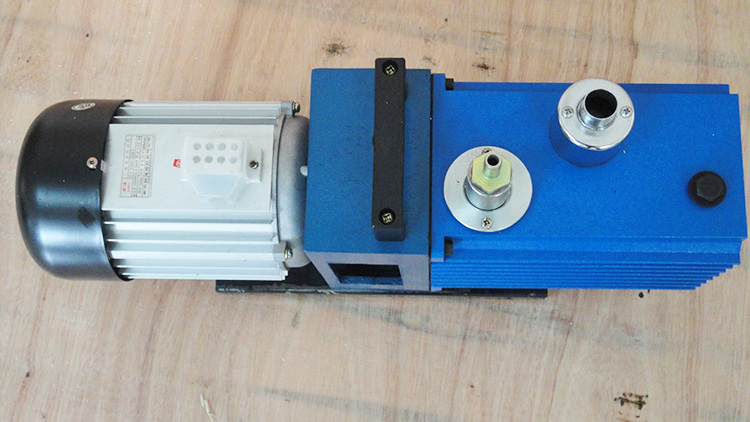

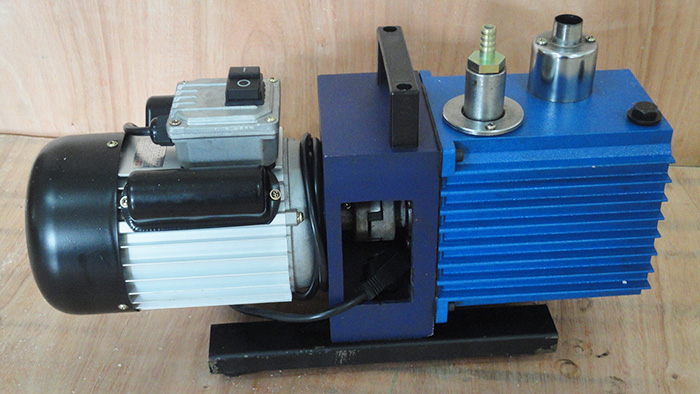

2XZ系列双级旋片式真空泵

基本介绍

2XZ系列真空泵为双级直联结构，它的工作性能由高压级与低压级二部分组成，它的吸入口与真空设备连接，在运转时容器内的气体将大量吸入与排出，当设备获得真空时，高压级排气阀封闭，高压级吸入的气体将转送到第二级，并经第二级吸入与排出，这样真空设备可获得一定的真空，该泵的技术参数为6×10-2,泵与电机连轴，高转速，外型小，结构紧凑，流动性工作方便，我公司特采用金属刮片，适用于扩散泵的前级泵，精密仪器的配套与实验室，医药、食品包装，电子等单位使用。

主要用途

1、泵是获得真空的基本设备，它可单独使用，亦可作为各类高真空的系统的前级泵和预抽泵。
2、泵进气口连续敞通大气运转，不得超过三分钟。
3、泵不适用于抽除对金属月腐蚀性的，对泵油起化学反应的、含有颗粒尘埃的气体，以体含氧过高的，有爆炸性的气体。
4、真空泵不得作压缩泵或输送泵用。
5、真空泵的工作环境：温度5℃－40℃范围内，相对温度不大于90％，进气口压强小于1333Pa的条件下允许长期连续运转。
6、装接电源时，按电机标牌的规定接线，应注意电机旋转方向与支座上的箭头方向一致。
7、连续被抽容器的管道，其直径应不小于泵的进气口直径，且管道应短和弯头少，同时注意管道的泄漏。
8、每次起动前着重查看油位，以停泵时注油至油标玻璃直径的4-5高度为宜。
9、泵油采用清洁的SY1634－701号真空泵油。
10、泵可在通大气或任何真空度下一次起动。XZ-01旋片式真空泵如果起动困难，可拨掉进气管塞帽起动，随后投入运转。

安装说明

1、泵使用时，应水平放置于干燥、通风和清洁的场所，与周边距离大于2cm，前后端不少于5cm的空间距离，配套安装于设备上时，应保证风叶罩壳端的正常进风；
2、泵在配套机器上的安装；拆除底板下的橡胶机脚，用ST4.2自攻螺钉连接，如有特殊的安装要求，请与本厂联系；
3、泵进气口可根据进气口的螺纹要求连接，也可用皮管插入；
4、若泵所排出的气体对人体健康或工作环境有影响，可在排气口上接上管道引出工作场所或作环保处理；
5、如有特殊需要，可在直联旋片式真空泵的进气嘴安装电磁阀；
6、若抽除的气体含有大量水蒸气、温度过高及含有尘埃等，应在直联旋片式真空泵进气口管道上加冷却器、过滤器等相应的装置，以免影响泵的正常使用。

主要技术规格

型号	抽气速度 (L／S)	极限真空(Pa)		转速 (rpm)	工作电压 (V)	电机功率 (kw)	进气口直径 (mm)	用油量 (L)	泵油温升 (℃)	外形尺寸			总重量(kg)
		气镇关	气镇开							长	宽	高
XZ-0.5	0.5	10		1400	220	0.09	7	0.18	>40	225	110	220	7.2
XZ-1	1	10		1400	220	0.12	10	0.25	>40	275	110	220	7.5
2XZ-0.25	0.25	6.7×10-1			220	0.12	10	0.3	>40	440	125	224	11
2XZ-0.5	0.5	6.7×10-2	1.33	1400	220	0.18	13	0.42		445	125	256	13
2XZ-1	1	6.7×10-2	1.33	1400	220	0.25	19	0.4	>40	445	125	256	14
2XZ-2	2	6.7×10-2	1.33	1400	380/220	0.37	19	0.48		478	148	277	20
2XZ-4	4	6.7×10-2	1.33	1400	380/220	0.55	30	0.55		518	148	277	22
2XZ-8	8	6.7×10-2	1.33	1400	380	1.1	30	0.7	>50	575	185	315	55
2XZ-15	15	6.7×10-2	1.33	1400	380	1.5	40	0.8	>70	578	185	315	55

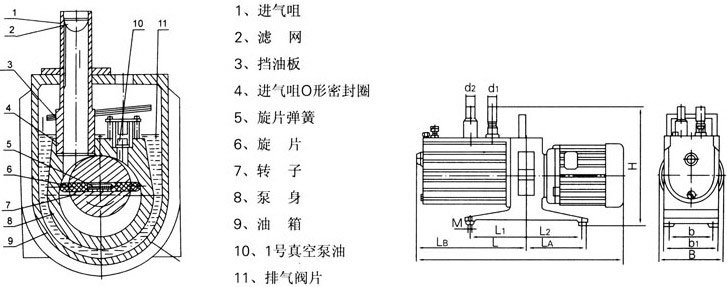

结构图及外形安装尺寸图

外形安装尺寸

外型	L	L1	L2	L3	L4	B	b	b1	d1	d2	M	H
XZ-0.1	220	40	45	96	55	85	65	85	8	7		138
2XZ-0.25	400	80	110	175	125	125	74	104	10	23	M6	224
2XZ-0.5	445	95	125	215	140	125	86	116	13	23	M6	256
2XZ-1	445	95	125	215	140	125	86	116	13	23	M6	256
2XZ-2	478	135	135	223	150	148	96	126	19	23	M6	277
2XZ-4	518	135	135	263	150	148	96	126	19	23	M6	277
2XZ-8	575	110	110	450	125	185	150	185	32	23	φ9	315
2XZ-15	575	110	110	450	125	185	150	185	32	23	φ9	315

注意事项

1、保证2XZ型旋片式真空泵的清洁，防止杂物进入泵内。
2、保持2XZ型旋片式真空泵油位。
3、存放下当水份或其它挥发性物质进入泵内而影响极限真空时，可开气镇阀净化之，观察极限真空回升情况，数小时无效，应更换泵油，必要时可再次更换。换油方法：泵运转约半小时，使油变稀，停泵从放油孔放油，再敞开进气口运转10～20秒钟，此间可从吸气口缓缓加入少量清洁泵油，以更换泵腔内存油。如出来的油很脏，后者可重复进行。
4、2XZ型旋片式真空泵不可混入柴油、汽油等其它饱和蒸汽压较大的油类，以免降低极限真空。拆洗泵内零件时，一般用纱布擦拭即可以。妻金属碎屑、砂泥或其它有害物质必须清洗时，可用汽油等擦洗，干燥后方可装配，切忌用汽油浸泡。
5、倘若因泵需拆开清洗或检修，必须注意拆装步骤，以免损坏机件。动开关。

拆装步骤

一、拆卸：
1、放油
2、松开进气咀法兰螺钉，拔出进气咀，松开气镇法兰螺钉，拔出气镇阀。
3、拆下油箱。
4、拆除止回阀开口销，拆下止回阀叶轮。
5、拆除支座与泵的连接螺钉，拆下泵部装件，电机拆否视方便而定。
6、松开泵盖螺钉，拆下泵盖，拉出二转子及旋片。拆下低级转子时，麻先拆下开口销。二、2XZ型旋片式真空泵装配：
1、用纱布擦净零件，防止回丝堵塞油孔，最好用清洗液和刷子清洗。
2、把旋片装入转子槽内后，把高级转子装入定子即泉身内，装L高级泵盖、销、螺钉、键、联轴节，用手旋转，应无泄阻和明显轻重，装时应使定子顶面朝下，以借助重力使转子贴近定子圆弧面，此间隙最好在0、0lmm。
3、低级转子装配方法同上。
4、装上止回阀叶轮等止回零件，应使止回阀头平面对准进油咀油孔，按工作时的转向旋转转子并用手轻轻反向挡住叶轮，油孔应时开时闭，调整阀头平面最大开启高度为O．8～1．2毫米，具体可移动止回阀座、橡胶止回阀头在阀杆孔中的位置来实现。简便查法：面对叶轮，使Φ3mm传动销处于右手水平位置，顺时针方向拨动叶轮，此时止回阀头平面的开启高度近于最大，应为0．8～1．2mm。转子停止在任何位置，手从叶轮上松开后，止回阀头应自动落下关闭油孔。
5、装上2XZ型旋片式真空泵部的排气阀、挡油板等零件。
6、把泵部、键、联轴节、电机装在支座上。
7、装油箱。

8、插入进气咀，气镇阀，装上法兰固紧。注意：装配时磨擦面涂上清洁真空泵油。记住零件原装配位置，可减少跑合时间。紧固件应无松动。

处理故障

故障现象	2XZ型旋片式真空泵故 障 原 因	2XZ型旋片式真空泵消 除 方 法
真空度低	1、油量不足	加油至油标中心线
	2、泵油乳化、不清洁	更换新油
	3、泵的进油孔堵塞或供油不足	清理进油孔，清洗滤网
	4、泵连接管道容器渗漏	检查连接管道容器，杜绝渗漏
	5、泵选用不当	核对被抽容器大小，重新计算用泵
	6、泵使用太久，零件磨损造成间隙增大	平磨前、后定子平面、清洗、烘干调整转子顶部偏心间隙，重新装配
漏油	1、油封损坏	更换油封
	2、油箱连接处松动或损坏	旋紧螺钉及更换O形圈
喷油	1、油量过多	放油至油位线
	2、进口压强长期过高时抽气量过多	选用适当大抽速泵
起动困难	1、油温过低	进气口通大气，断续启动电机或把泵油加热
	2、电机或电源有故障	检查修理
	3、异物落入泵内	检查消除
