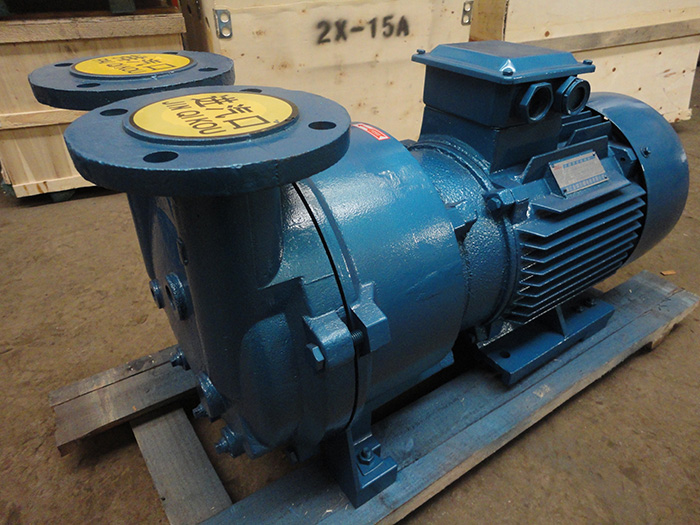

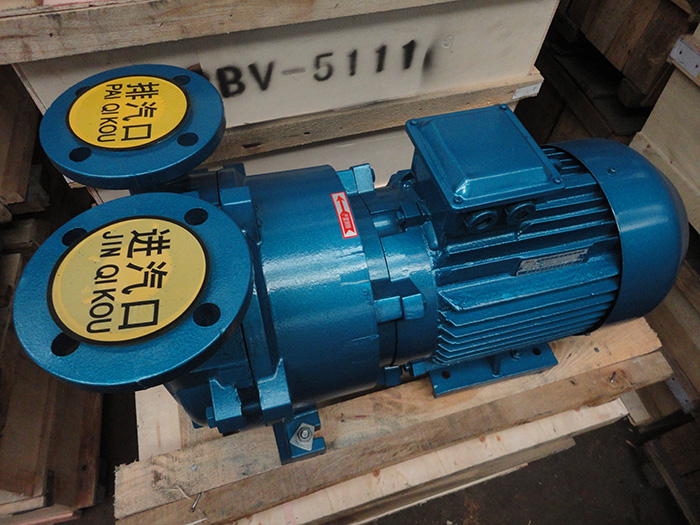

2BV(SKA)系列水环式真空泵
品牌：上海越然
型号：2BV
材质：铸铁、不锈钢
极限真空：0.097 MPa
最大气量：0.45～8.33 m³/min
电动功率：0.81～15 KW
工作液流量：2～20 L/min
产品概述
2BV型水环式真空泵适用于抽除气体和水蒸气，吸气压力可以达到33mbar绝压(97%真空度)。当用变压器油作为工作液时（称为油环真空泵），吸气压力可达到6.7mbar绝压(99.3%真空度），可以完全取代往复式真空泵。当液环真空泵在吸气压力接近极限真空下长期工作时，应联接气蚀保护管，以对泵进行保护并消除气蚀声。作为压缩机使用时，其压力最大至0.26MPa(绝压)。作为压缩机使用时，随着排气压力的升高会造成2BV泵功率的加大，订货时应注明排气压力以选择适当的电机功率。
产品特点
1、2BV型水环式真空泵机泵同轴式直联设计，节省空间，易于安装。2、2BV型水环式真空泵全部采用国外进口机械密封作为标准配置。
3、2BV型水环式真空泵全部设有气蚀保护管接口，如在极限压力下工作，开启气蚀保护管接口（或与分离器连接）可在最大限度保证吸气效果的情况下消除气蚀声，并对泵进行保护。
4、铝青铜叶轮强度高，经久耐用，并提高了2BV型水环式真空泵的耐腐蚀性。如过流部件采用不锈钢材质，可工作在更为苛刻的环境中。
5、独特的柔性排气口设计，不会产生过压缩，确保了2BV型水环式真空泵在其性能范围内效率最佳。
6、全部采用Y2系列电机，防护等级IP54、IP55（普通为IP44）
7、2BV型水环式真空泵全部采用NTN或NSK进口轴承
应用领域
| 真空过滤 | （化学制品过滤厂，化学制品处理厂，铁矿厂，采矿业，磷肥厂，造纸厂，家禽加工厂，选煤厂） | 蒸汽回收 |
| 水泵引水 | ||
| 冷凝器水箱补水 | ||
| 真空蒸馏 | （牛奶厂，食品厂，化工厂，纸浆厂） | 烘干 |
| 真空消毒 | （医院，医务室，实验室） | 木材处理/干燥 |
| 挤出成型 | （塑料行业） | 医药/实验室真空 |
| 成型 | （塑料，聚乙烯，橡胶，轮胎等制造业） | 溶剂回收 |
| 浸渍 | （食品加工，木器加工，纺织厂，胶合板厂，电线杆的制造等） | 土壤净化 |
| 真空包装 | ||
| 液体脱气 | （食品加工，水软化，瓶装厂） | 萃取 |
| 压缩空气再生 | （纸浆，钢铁，汽车，玻璃，化工） | 制革 |
| 食品加工 | （食品加工厂，牛奶厂） | 罐装 |
结构图说明

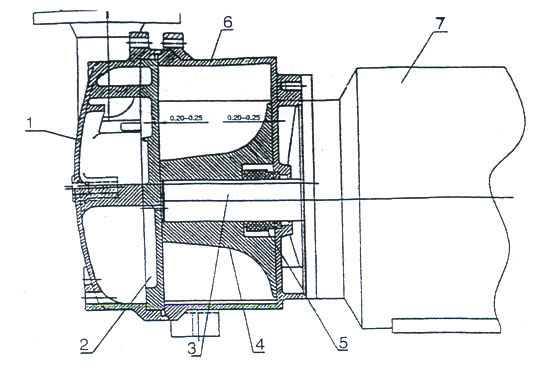

2BV2-060/061/070/071水环式真空泵结构图
1.泵盖 2.园盘 3.平键 4.叶轮 5.机械密封 6.泵体 7.电动机
2BV5-110/111/121/131/161水环式真空泵结构图
1.泵盖 2.园盘 3.平键 4.叶轮 5.机械密封 6.泵体 7.电动机

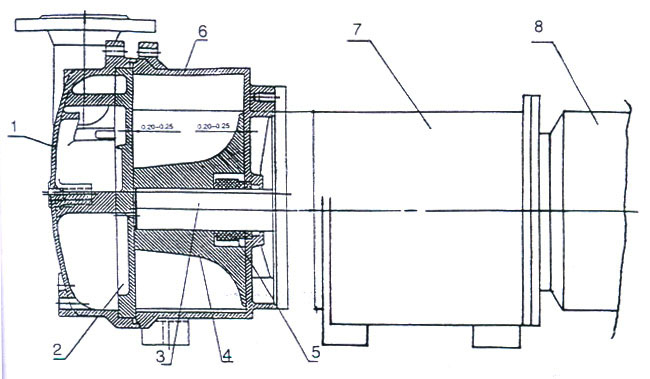

2BV6-110/111/121/131/161水环式真空泵结构图
1.泵盖 2.园盘 3.平键 4.叶轮 5.机械密封 6.泵体 7.电动机
2BV真空泵由泵盖、泵体、圆盘，叶轮、机械密封、电动机等零部件组成。进气管排气管通过安装在泵盖上的园盘上的吸气孔和排气孔与泵腔相连，轴偏心地安装在泵体中，叶轮用平键固定在轴上，2BV真空泵两端面的部间隙由泵体和园盘之间的垫来调整，叶轮与泵盖上的园盘之间的间隙由园盘和泵体之间的垫来调整，叶轮两端面与泵盖上园盘之间间隙决定气体在泵腔内由进气口至排气口流动中损失的大小及其极限压力。
2BV真空泵的密封采用机械密封，机械密封安装在叶轮和泵体间。由机械密封定出叶轮与泵体之间的间隙。在2BV真空泵盖上安装有园盘，园盘上设有吸、排气孔和柔性排气阀片，柔性阀片的作用是当叶轮叶片间的气体压力达到排气压力时，在排气口以前就将气体排出，减少了因气体压力过大而消耗的功率、从而降低率消耗。
型号参数表
| 型号 | 新型号 | 最大气量(m³/min) | 极限真空(MPa) |
电机功率 (kw) |
泵转速(r.p.m) | 工作液流量(L/min) |
噪音 (A) |
重量 (kg) |
| 2BV2060 | SKA2060 | 0.45 | 0.096 | 1.1 | 2880 | 2 | 62 | 37 |
| 2BV2061 | SKA2061 | 0.86 | 0.096 | 1.5 | 2880 | 2 | 65 | 41 |
| 2BV2070 | SKA2070 | 1.33 | 0.096 | 2.35 | 2850 | 2.5 | 66 | 66 |
| 2BV2071 | SKA2071 | 1.83 | 0.096 | 3.85 | 2860 | 4.2 | 72 | 85 |
| 2BV5110 | SKA5110 | 2.75 | 0.096 | 4 | 1450 | 6.7 | 63 | 120 |
| 2BV5111 | SKA5111 | 3.83 | 0.096 | 5.5 | 1450 | 8.3 | 68 | 150 |
| 2BV5121 | SKA5121 | 4.66 | 0.096 | 7.5 | 1450 | 10 | 69 | 210 |
| 2BV5131 | SKA5131 | 6.66 | 0.096 | 11 | 1430 | 15 | 73 | 280 |
| 2BV5161 | SKA5161 | 8.33 | 0.096 | 15 | 970 | 20 | 74 | 390 |
性能曲线图
2BV(SKA)型水环式真空泵性能曲线图

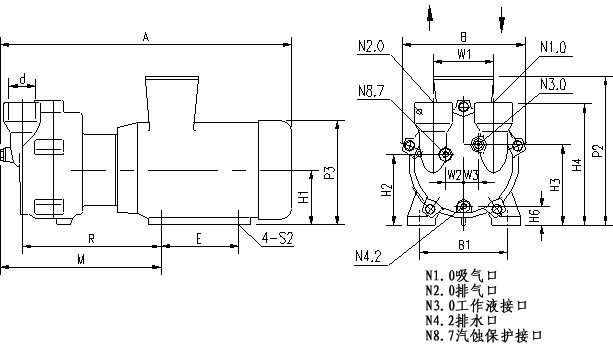

外形及安装尺寸图
| 型号 | A | B | B1 | E | H1 | H2 | H3 | H4 | H6 | M |
| 2BV2060 | 455 | 186 | 140 | 100 | 90 | 118 | 126 | 195 | 37.5 | 244 |
| 2BV2061 | 476 | 186 | 140 | 100 | 90 | 118 | 126 | 195 | 37.5 | 263 |
| 2BV2070 | 545 | 223 | 160 | 140 | 100 | 128 | 146 | 222 | 33 | 280 |
| 2BV2071 | 566 | 223 | 190 | 140 | 112 | 140 | 158 | 234 | 45 | 309 |
| 型号 | P3 | R | S2 | W1 | W2 | W3 | d | N3.0 | N4.2 | N8.7 |
| 2BV2060 | 180 | 217 | φ10 | 110 | 25.5 | 21 | G1" | G3/8" | G1/4" | G3/8" |
| 2BV2061 | 180 | 236 | φ10 | 110 | 25.5 | 21 | G1" | G3/8" | G1/4" | G3/8" |
| 2BV2070 | 203 | 252 | φ12 | 110 | 33 | 27 | G11/2" | G3/8" | G1/4" | G3/8" |
| 2BV2071 | 225 | 278 | φ12 | 110 | 33 | 27 | G11/2" | G3/8" | G1/4" | G3/8" |

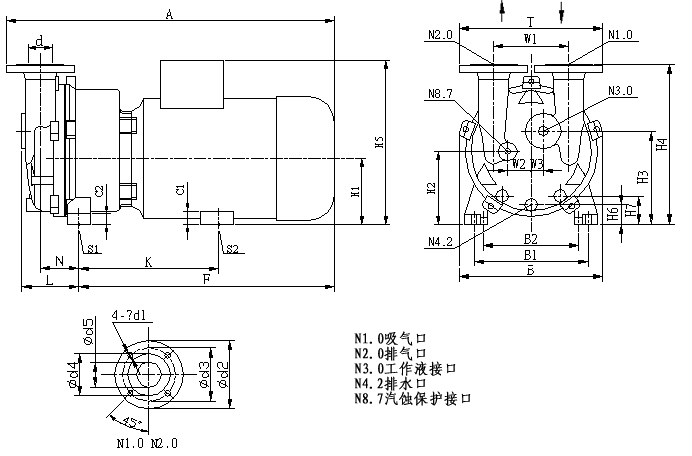

2BV5水环真空泵外形尺寸图
| 型号 | A | B | B1 | B2 | C1 | C2 | H1 | H2 | H3 | H4 |
| 2BV5110 | 637 | 325 | 255 | 190 | 41 | 26 | 140 | 156 | 202 | 361 |
| 2BV5111 | 679 | 325 | 265 | 216 | 36 | 26 | 150 | 166 | 212 | 371 |
| 2BV5121 | 771 | 347 | 265 | 216 | 36 | 26 | 150 | 167 | 217 | 385 |
| 2BV5131 | 852 | 377 | 300 | 254 | 35 | 30 | 175 | 194 | 249 | 427 |
| 2BV5161 | 1044 | 479 | 370 | 279 | 30 | 30 | 210 | 225 | 303 | 521 |
| 型号 | H6 | H7 | K | L | F | N | S1 | S2 | T | d1 |
| 2BV5110 | 38 | 57 | 342 | 130 | 464 | 92 | φ12 | φ12 | 340 | 19 |
| 2BV5111 | 48 | 68 | 348 | 130 | 500 | 92 | φ12 | φ12 | 340 | 19 |
| 2BV5121 | 39 | 60 | 430 | 147 | 584 | 97 | φ12 | φ12 | 381.5 | 19 |
| 2BV5131 | 53 | 76 | 477.5 | 147 | 658.5 | 103 | φ15 | φ15 | 381.5 | 19 |
| 2BV5161 | 51 | 80 | 555 | 201 | 808 | 138 | φ15 | φ15 | 450 | 22 |
| 型号 | d3 | d4 | d5 | W1 | W2 | W3 | d | N3.0 | N4.2 | N8.7 |
| 2BV5110 | 123 | 97 | 52 | 180 | 52 | 27 | DN50 | G3/4" | G3/8" | G3/8" |
| 2BV5111 | 123 | 97 | 52 | 180 | 52 | 27 | DN50 | G3/4" | G3/8" | G3/8" |
| 2BV5121 | 142 | 113 | 66.5 | 200 | 57 | 29 | DN65 | G3/4" | G3/8" | G3/8" |
| 2BV5131 | 142 | 113 | 66.5 | 200 | 57 | 29 | DN65 | G3/4" | G3/8" | G3/8" |
| 2BV5161 | 156 | 130 | 80 | 250 | 81 | 41 | DN80 | G3/4" | G3/8" | G3/8" |

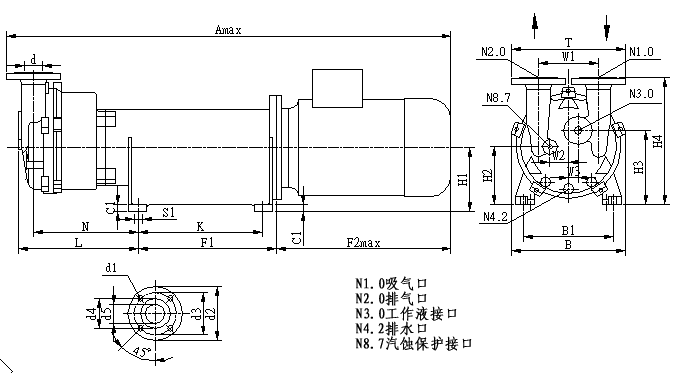

2BV6水环真空泵外形尺寸图
| 型号 | Amax | B | B1 | C1 | F1 | F2max | H1 | H2 | H3 | H4 | K | L | N |
| 2BV6110 | 1190 | 325 | 255 | 26 | 291 | 450 | 160 | 173 | 223 | 381 | 250 | 319 | 281 |
| 2BV6111 | 1237 | 325 | 279 | 26 | 360 | 470 | 180 | 196 | 242 | 401 | 320 | 365 | 327 |
| 2BV6121 | 1368 | 347 | 279 | 26 | 360 | 575 | 180 | 197 | 247 | 415 | 320 | 384 | 342 |
| 2BV6131 | 1495 | 377 | 320 | 26 | 461 | 585 | 215 | 234 | 287 | 467 | 414 | 405 | 357 |
| 2BV6161 | 1625 | 479 | 370 | 26 | 461 | 640 | 215 | 230 | 310 | 526 | 414 | 480 | 416 |
| 型号 | W2 | W3 | S1 | T | d1 | d2 | d3 | d4 | d5 | d | N3.0 | N4.2 | N8.7 |
| 2BV6110 | 52 | 27 | φ13 | 340 | 19 | 160 | 123 | 97 | 52 | DN50 | G3/4" | G3/8" | G3/8" |
| 2BV6111 | 52 | 27 | φ13 | 340 | 19 | 160 | 123 | 97 | 52 | DN50 | G3/4" | G3/8" | G3/8" |
| 2BV6121 | 57 | 29 | φ13 | 381.5 | 19 | 182 | 142 | 113 | 66.5 | DN65 | G3/4" | G3/8" | G3/8" |
| 2BV6131 | 57 | 29 | φ15 | 381.5 | 19 | 182 | 142 | 113 | 66.5 | DN65 | G3/4" | G3/8" | G3/8" |
| 2BV6161 | 81 | 41 | φ15 | 450 | 22 | 200 | 156 | 130 | 80 | DN80 | G3/4" | G3/8" | G3/8" |
