2SK型双级水环式真空泵
  • 2SK型双级水环式真空泵
  • 2SK型双级水环式真空泵
  • 2SK型双级水环式真空泵
  • 2SK型双级水环式真空泵

2SK型双级水环式真空泵

品牌:上海越然

型号:2SK

转速:740~1460 r/min

极限压力:-0.097 -0.098 MPa

抽气速率:1.5~300m³/min

电动功率:4~55KW

吸排气口径:φ40~φ125

2SK型双级水环式真空泵产品概述

2SK系列两级水环真空泵和2SK-P1系列两级水环真空泵-大气喷射泵机组是用来抽吸空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体以便在密闭容器中获得较高的真空。它被广泛应用于:提炼食品原料、纺织、化工、医药、造纸业和冶金工业及电子领域的真空蒸发、真空回潮、真空浸渍、真空干燥及真空冶炼等领域。具有真空度高、在高真空区抽速大及结构紧凑、工作可靠、维修方便等特点。

2SK型双级水环式真空泵适用范围

2SK水环式真空泵,广泛适用于化工机械、轻工、医药、食品、矿山等行业用来抽吸空气或其他不溶于水、不含固体颗粒、带有轻微腐蚀性的气体,如真空蒸发、真空浓缩、真空干燥、真空过滤、真空送料等工艺过程。该系列泵采用机械密封结构,具有结构紧凑,使用可靠,装拆方便,维修简单、工作稳定等特点。

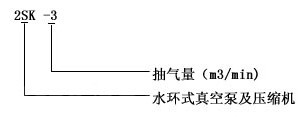

2SK型双级水环式真空泵型号意义

2SK型双级水环式真空泵型号意义

2SK型双级水环式真空泵产品特点

1、比较SK单级水环真空泵而言,具有真空度高、在高真空区抽速大等特点。
2、相同抽速率下,轴功率明显高于2BV水环式真空泵2BE水环式真空泵
3、因结构为双叶轮结构,制造、维修较为复杂,易损件较多。

2SK型双级水环式真空泵工作原理


2SK型双级水环式真空泵工作原理
2SK型双级水环式真空泵工作原理指示图

2SK型双级水环式真空泵工作原理如图一所示,叶轮(5)偏心地装在泵体(3)内,当叶轮旋转时,水受离心力的作用向四周甩出,在2SK型双级水环式真空泵体内壁与叶轮之间形成旋转水环(6)。水环上部内表面与叶轮轮毂相接触,当叶轮沿顺时针方向转动时,在前半转的过程中,水环内表面逐渐与轮毂脱离,相邻两叶片之间所形成的空腔逐渐增大,被抽气体通过泵进气管(4),经月牙形吸气孔(7)不断被吸入空腔内;后半转的过程中,水环内表面逐渐与轮毂接近,两相邻叶片之间空腔逐渐缩小,气体被压缩,因而压力不断增加,当压力增加到大于外界压力时,气体被排出,从而不断地抽走密封容器的气体,使其形成一定的真空。

大气喷射泵结构图

大气喷射泵结构图

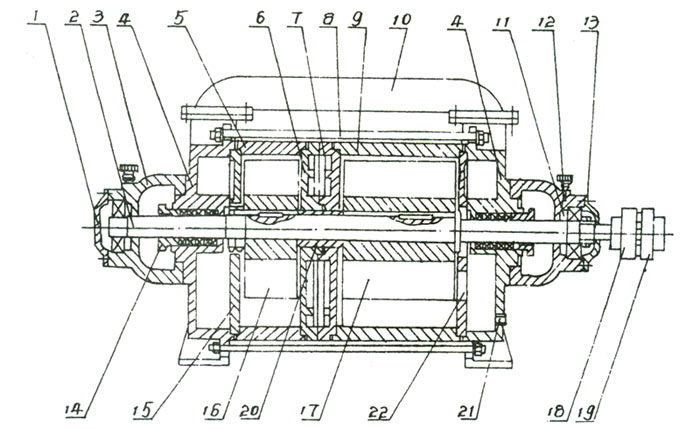

2SK型双级水环式真空泵结构说明

2SK型双级水环式真空泵结构说明

1 后轴承压盖 3 轴承架 5 短泵体 7 中间壁(A) 9 长泵体
2 4 前后端盖 6 中间壁(B) 8 拉紧螺栓 10 连通管
11 调整垫 13 前轴承压盖 15 后盖园盘 17 长叶轮 19 电机联轴器
12 油杯 14 填料压盖 16 短叶轮 18 泵联轴器 20 轴套
21 进水孔 22 前盖园盘

①抽气量1.5m3/min以上2SK水环真空泵的结构如图二所示,长短两叶轮17和16用键固定在轴2上,两叶轮中间用轴套20定位,并用园螺母锁紧,这就构成了整个转子部分,并且偏心地安装在泵体内,支承在两个单列向心球轴承上,转予部分用联轴器18与电机轴相联,使之与电机一起以同样转速转动,长叶轮17、长泵体9和吸入部分组成高真空级,短泵体5、短叶轮16和排出部分组成低真空级,高真空级的排气口和低真空级的吸入口用连通管联接(2SK-1.5无此连通管)成为双级串联,两级之间用中间壁(A)7和中间壁(B)6隔开,中间壁(A)上有排气孔,中间壁(B)上有吸气口。

②2SK-0.4、2SK-0.8两级水环真空泵结构如图三所示,其高低真空级结构与图二所示泵基本相同(无连通管)。采用特制加长轴电机,长、短叶轮用键固定于轴上,但可做轴向浮动,偏心地置于长短泵体内。2SK水环真空泵两端的密封采用油浸石棉盘根或机械密封。高真空级的一端有进水孔,补充水由此进入高真空级的长泵体内,低真空级的补充水是由高真空级排出的。(2SK-12、2SK-20、2SK-30低真空级的补充水也从供水管供入一部分,但要通过阀来调节其量的大小)。高、低真空级是由拉紧螺栓而牢固地连接在一起。

2SK型双级水环式真空泵性能参数

型号 抽气量 (m3/min) 极限真空度
(MPa)
(毫米汞柱)
功率
KW
泵转速
r.p.m
供水量
(L/min)
口径
(mm)
泵总重
(KG)
建议替代
产品型号
最大 吸入压力为
-0.093MPa
-700mmHg 时
2SK-1.5 1.5 0.9 -0.098
(-735)
4 1440 10-15 40 40 200 2BV5110
2SK-3 3 2 7.5 1440 15-20 40 40 260 2BV5111
2SK-6 6 4 15 1460 25-35 50 50 460 2BV5131
2SK-12 12 8 22 970 40-50 100 100 850 2BE 202
2SK-20 20 14 45 740 60-80 125 125 1550 2BE252-660
2SK-30 30 20 55 741 60-80 125 125 1800 2BE 253-660

2SK型双级水环式真空泵外形及安装尺寸图

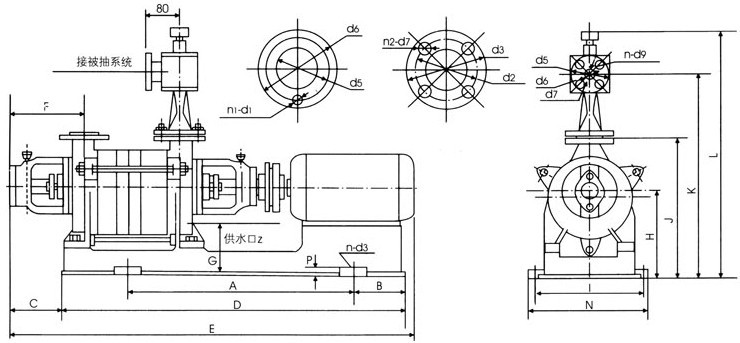

2SK-1.5P1系列水环式真空泵外形及安装尺寸图
2SK-1.5P1系列水环式真空泵外形及安装尺寸图


型号 A B C D E F G H I J K L M N P Z n d1 d2 d3 d4 d5 d6 d7 d8 d9 地脚螺栓
2SK-1.5P1 605 125 125 950 1150 212 144 252 360 404 584 764 255 410 25 G1/2″ 4 ф140 ф98 ф40 M12 ф120 ф92 ф40 ф18 ф14 M16×400


2SK-3P1、2SK-6P1、2SK-12P1、2SK-20P1、2SK-30P1水环式真空泵外形及安装尺寸图
2SK-3P1、2SK-6P1、2SK-12P1、2SK-20P1、2SK-30P1水环式真空泵外形及安装尺寸图


型号 A A1 B B1 C D D1 E F G H I J K L M N P S T I n1 n2 d1 d2 d3 d4
2SK-3P1 710 / 400 400 1136 460 460 1346 417 491 265 35 159 214 157 344 162 99 357 570 G1/2″ 4 4 18 120 152 18
2SK-6P- 863 / 420 420 1391 470 470 1623 500 608 315 30 218 234 183 429 210 99 515 743 G1/2″ 4 4 18 120 152 18
2SK-12P1 1037.5 / 520 460 1642 580 580 1965 615 750 375 30 216 246 183 599 280 120 565 800 G1/2″ 6 6 14 150 180 14
2SK-20P1 700 725 690 / 2023 750 / 2306 840 1004 500 30 306 283 225 619 350 180 774 1022 G3/4″ 8 6 18 200 235 18
2SK-30P1 810 775 720 / 2265 780 / 2715 840 1004 500 30 344 283 225 749 350 180 1016 1264 G3/4″ 8 6 18 200 235 18
