GW管道排污泵
  • GW管道排污泵
  • GW管道排污泵
  • GW管道排污泵
  • GW管道排污泵

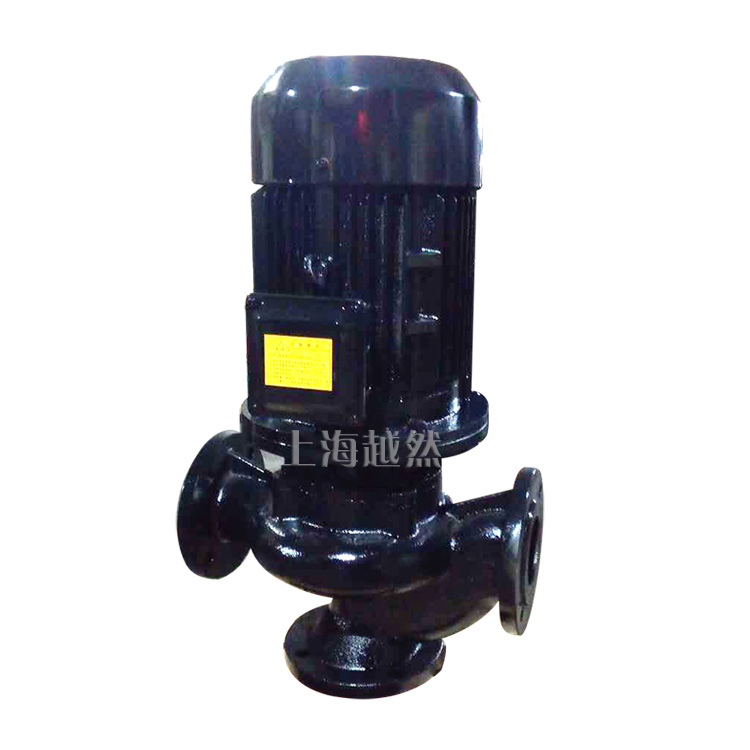

GW管道排污泵

品牌:上海越然

型号:GW

流量:8~2600 m³/h

扬程范围:7~32m

转速:970~2900r/min

功率:0.75~250KW

GW管道排污泵产品概述

GW管道排污泵为ISG立式单级离心泵改造而来,进出口中心线在同一水平线上,进出口法兰相同,故安装拆卸十分方便,占地面积小,可像阀门一样安装在管路的任何位置上。GW管道排污泵与电机直联同轴,属机电一体化产品,结构紧凑,性能稳定。采用大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。设计合理,配套电机合理,效率高,节能效果显著。械密封采用硬质耐磨碳化钨,具有耐用、耐磨等特点,可以使泵安全连续运行8000小时以上。水力性能先进,整机效率高,运转噪音低。在电机风叶端加上防护罩,整机可置于室外工作,无需机房,可节省大量基建费用。在使用扬程范围内使用,保证电机无过载。

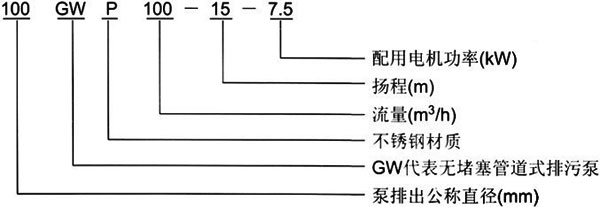

GW管道排污泵型号意义

GW管道排污泵型号意义

GW管道排污泵产品用途

1、管道排污泵用于企业单位废水排放。
2、城市污水处理厂排放系统。
3、住宅区的污水排水站。
4、地铁、地下室、人防系统排水站。
5、医院、宾馆、高层建筑污水排放。
6、市政工程、建筑工地中稀泥浆的排放。
7、养殖场污水排放及农村农田灌溉。
8、自为水厂的给水装置。
9、矿山勘探及水处理设备配套。
10、水利工程给水、排水。

GW管道排污泵主要特点

1、排污能力强,无堵塞。
2、无堵塞管道泵设计合理,配套 电机功率小,节能效果显著。
3、采用耐磨的机械密封。
4、结构紧凑,移动方便,安装简单,无需建造泵房,减少工程造价。
5、能够在全扬程范围内运行,而保证电机不会超载。
6、无堵塞管道泵进水口与出水口中心线在一直线上,可直接安装在管道的任何地方。

GW管道排污泵工作条件

1、输送的介质温度不超过80摄氏度。
2、输送的介质重度为1~1.3Kg/dm3。
3、该泵的材料主要为铸铁,不能用于输送高度腐蚀液体。
4、水泵工作时,泵的周围应通风良好。
5、1Cr18Ni9Ti不锈钢材质可用于输送各种腐蚀液体。
6、管道排污泵无自吸能力,必须液体能流进泵体里面泵只能起到增压作用,如液位比泵低请选用自吸排污泵产品才合适。
用户如有特殊要求,请在定货时注明输送介质的有关情况,以便本公司提供更为可靠的产品。

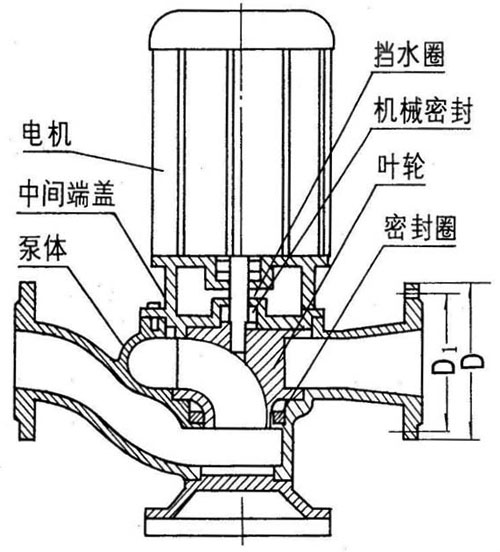

GW管道排污泵结构图

GW管道排污泵结构图

1、耐用、耐磨。100GW100-30-15污水泵不仅能连续8000小时以上安全的运行,其硬质耐腐碳化钨材质制成的双端面串联机械密封还让它更经久耐用。
2、污水污物通过能力显著提高。大流道抗堵塞水力部件的特殊设计,不仅有效地通过直径为泵口径约50%的固体颗粒,还可以顺利的排出泵口径5倍的纤维物质。
3、节能效果大大提升。新颖合理的设计,以及配套合适的电机,其效率得到很大的提高。
4、为保证其安全可靠的运行,用户可以配备全自动安全保护控制柜,对泵的超温、漏水、过载及漏电等进行实时监控。并且,保证该产品在使用扬程范围内电机不会出现过载运行。

GW管道排污泵技术参数

型号 口径(mm) 流量(m³/h) 扬程(m) 转速(r/min) 功率(kw) 效率(%)
25GW8-22-1.1 25 8 22 2825 1.1 38.1
32GW12-15-1.1 32 12 15 2825 1.1 40
40GW15-15-1.5 40 15 15 2840 1.5 45.1
40GW15-30-2.2 40 15 30 2840 2.2 18
50GW20-7-0.75 50 20 7 1390 0.75 54
50GW10-10-0.75 50 10 10 1390 0.75 56
50GW20-15-1.5 50 20 15 2840 1.5 55
50GW15-25-2.2 50 15 25 2840 2.2 56
50GW18-30-3 50 18 30 2880 3.0 58
50GW25-32-5.5 50 25 32 2900 5.5 53
50GW20-40-7.5 50 20 40 2900 7.5 55
65GW25-15-2.2 65 25 15 2840 2.2 52
65GW37-13-3 65 37 13 2880 3.0 55
65GW25-30-4 65 25 30 2890 4.0 58
65GW30-40-7.5 65 30 40 2900 7.5 56
65GW35-50-11 65 35 50 2930 11 60
65GW35-60-15 65 35 60 2930 15 63
80GW40-7-2.2 80 40 7 1420 2.2 52
80GW43-13-3 80 43 13 2880 3.0 50
80GW40-15-4 80 40 15 2890 4.0 57
80GW65-25-7.5 80 65 25 2900 7.5 56
100GW80-10-4 100 80 10 1440 4.0 62
100GW110-10-5.5 100 110 10 1440 5.5 66
100GW100-15-7.5 100 100 15 1440 7.5 67
100GW85-20-7.5 100 85 20 1400 7.5 68
100GW100-25-11 100 100 25 1460 11 65
100GW100-30-15 100 100 30 1470 15 66
100GW100-35-18.5 100 100 35 1460 18.5 65
125GW130-15-11 125 130 15 1460 11 62
125GW130-25-15 125 130 20 1440 15 63
150GW145-6-7.5 150 145 6 1470 7.5 63
150GW180-15-15 150 180 15 1470 15 65
150GW180-20-18.5 150 180 20 1470 18.5 75
150GW180-25-22 150 180 25 1470 22 76
150GW130-30-22 150 130 30 1470 22 75
150GW180-30-30 150 180 30 970 30 73
150GW200-30-37 150 200 30 970 37 70
200GW300-7-11 200 300 7 1470 11 73
200GW250-11-15 200 250 11 1470 15 74
200GW400-10-22 200 400 10 1470 22 76
200GW400-13-30 200 400 13 1470 30 73
200GW250-11-15 200 250 15 1470 18.5 72
200GW300-15-22 200 300 15 1470 22 73
200GW250-22-30 200 250 22 1470 30 71
200GW350-25-37 200 350 25 1470 37 75
200GW400-30-55 200 400 30 1480 55 70
250GW600-9-30 250 600 9 980 30 74
250GW600-12-37 250 600 12 1480 37 78
250GW600-15-45 250 600 15 1480 45 75
250GW600-20-55 250 600 20 1480 55 73
250GW600-25-75 250 600 25 1480 75 73
300GW800-12-45 300 800 12 1480 45 76
300GW500-15-45 300 500 15 980 45 70
300GW800-15-55 300 800 15 980 55 73
300GW600-20-55 300 600 20 980 55 75
300GW800-20-75 300 800 20 980 75 78
300GW950-20-90 300 950 20 980 90 80
300GW1000-25-110 300 1000 25 980 110 82
300GW1100-10-55 300 1100 10 980 55 84.5
350GW1500-15-90 350 1500 15 980 90 83.1
350GW1200-18-90 350 1200 18 980 90 83.2
350GW1100-28-132 350 1100 28 740 132 78.5
350GW1000-36-160 350 1000 36 740 160 82.1

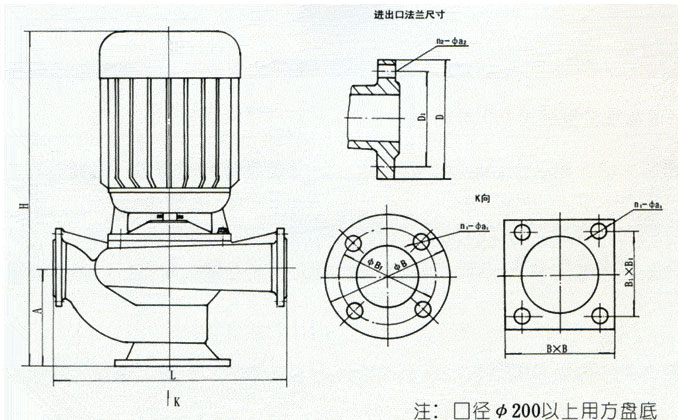

GW管道排污泵安装尺寸图

GW管道排污泵安装尺寸图

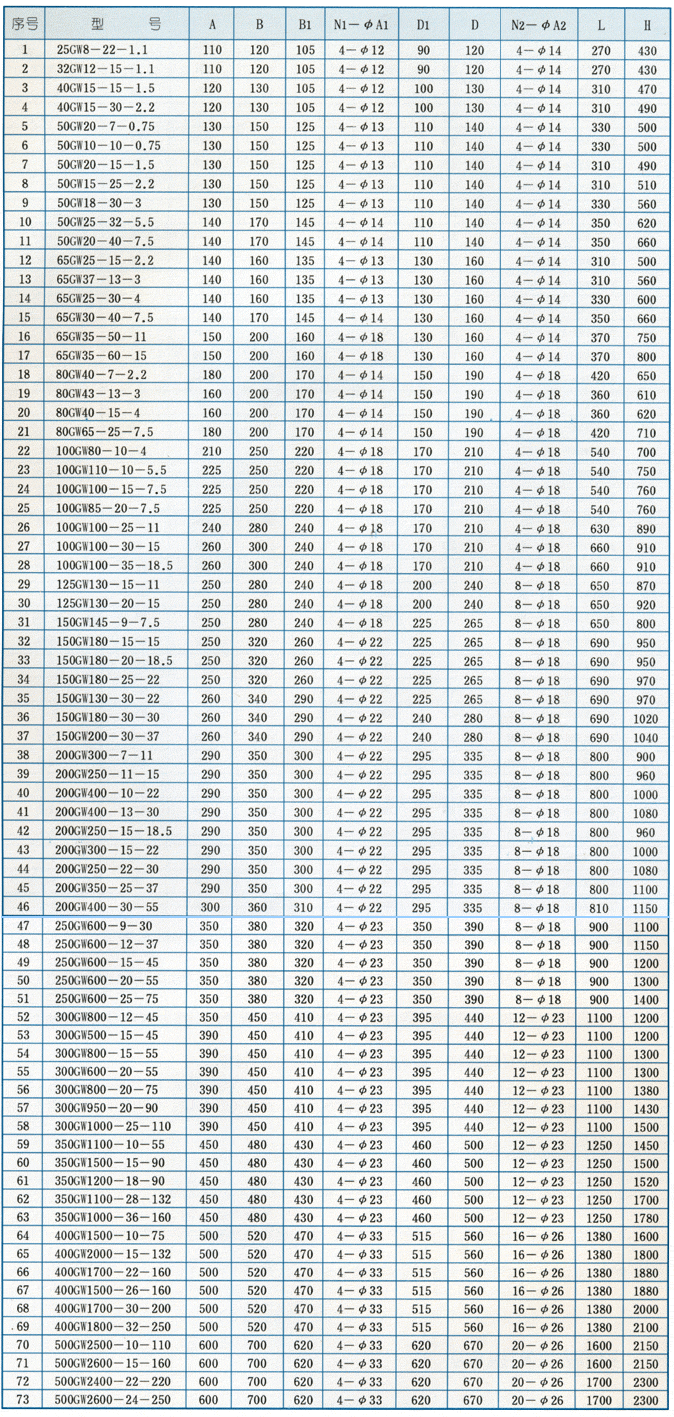

GW管道排污泵安装尺寸表
