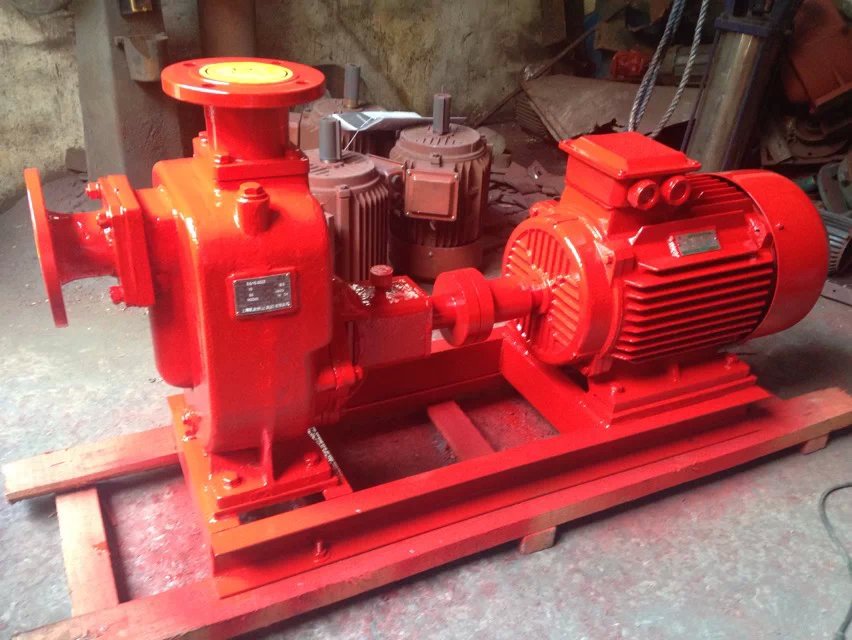

XBD-ZW自吸消防泵

产品概述

XBD-ZW自吸消防泵是根据我国消防法规的规定及各类用户的不同要求，自行研究开发而成的机电一体化设备。产品具有创新性、先进性、实用性，简化泵房间的设计，地下泵房间可以改到地上，方便施工，节省投资；可以利用室外水池同样达到使用要求；利用自吸功能可把消防水池做深到6m，这样在同样有效容积下，水池所占用土地面积比原来小得多，从而节省用地、方便施工、降低造价，还可大幅度节省投资；可在负水位情况下工作，及时满足消防要求；自吸式消防泵能及时出水，及时救灾灭火；具有严密而可靠的自动巡回检测功能，使机组平时处于准消防状态，一旦需要能即时供水，进入消防状态。

产品用途

XBD-ZW自吸消防泵适用于高层建筑、宾馆、商厦、各类民用建筑、地铁、轻轨、火车站、工矿企业以及其他重要部门的消防要求，它既可作喷淋系统，消火栓系统的供水设施，也可广泛使用于生活供水系统。

产品特点

1、泵机构紧凑、体积小、外形美观，其立式机构决定安装面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。
2、消防泵吸入口和吐出口均水平方向，简化了管路的连接。
3、可根据需要，吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。
4、泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。
5、消防泵的转子具有较小的绕度，运行平稳、振动小、噪音低、使用寿命长命长。

工作条件

1、环境温度≤45℃，介质温度≤60℃。
2、介质PH值铸铁泵为6～9，不锈钢泵为1～14。
3、通过颗粒最大直径为泵口径的60%，纤维长度为口径的5倍。
4、介质中杂质总重量不超过介质总重量的15%，介质比重不超过1240千克/立方米。

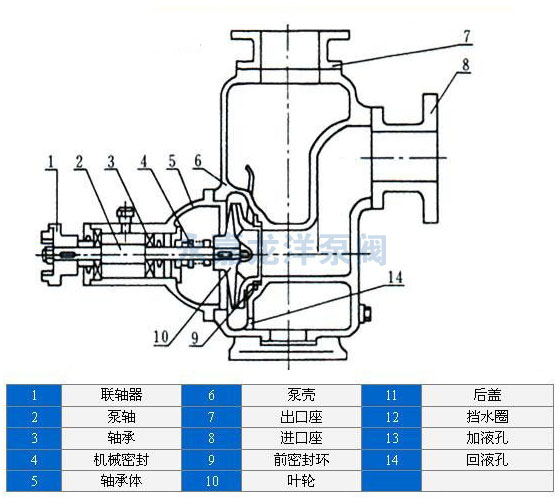

结构图

安装要求

1、安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体。
2、安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。
3、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。
4、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。
5、排出管路如装逆止阀应装在闸阀的外面。
6、泵的安装方式分为硬性联接安装和柔性联接安装。

性能参数

型号	转速 r/min	电机功率 KW	流量 m/h	扬程 m	效率 %
XBD0.15/2.22-25	2900	1.5	8	15	55
XBD0.20/2.7-32	2900	2.2	10	20	55
XBD0.30/4.17-40	2900	3	15	30	60
XBD0.20/2.7-50	2900	2.2	10	20	58
XBD0.30/0.15-50	2900	3	15	30	60
XBD0.18/8.33-65	1450	4	30	18	60
XBD0.30/5.56-65	2900	5.5	20	30	60
XBD0.40/6.94-65	2900	7.5	25	40	55
XBD0.16/11.1-80	1450	4	40	16	62
XBD0.35/0.35-80	2900	15	80	35	62
XBD0.60/0.60-80	2900	22	50	60	55
XBD0.15/27.8-100	1450	7.5	100	15	65
XBD0.20/22.2-100	1450	7.5	80	20	65
XBD0.30/27.8-100	2900	22	100	30	60
XBD0.6/22.2-100	2900	37	80	60	58
XBD0.80/22.2-100	2900	45	80	60	55
XBD0.14/50-125	1450	15	180	14	60
XBD0.15/55.6-150	1450	15	200	15	63
XBD0.20/111.1-150	2900	55	400	20	60
XBD0.18/83.3-200	1450	37	300	18	65
XBD0.22/111.1-250	1450	55	400	22	68
