XBD-HL立式恒压切线消防泵

品牌：上海越然

型号： XBD-HY HL

转速：2900r/min(电机转速)

介质温度：常温清水

流量范围：0～80L/S

扬程范围：30～260m

电机功率：15～160KW

PDF文档下载在线预览

产品概述

XBD-HL立式恒压切线消防泵又称切线式泵，具有变流稳压的特点，即在全流量范围内，扬程变化不大，泵从零流量到所需最大流量范围内变化时，其扬程变化在5%范围内，且小流量或零流量时不超压，从而避免了普通离心泵在消防现场中小流量时超压而大流量供水不上的现象。

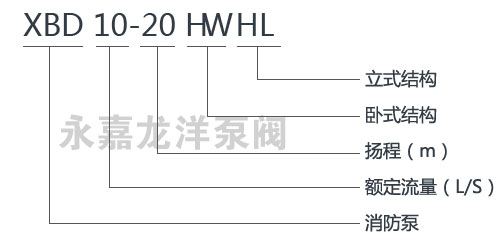

型号意义

XBD-HL立式恒压切线消防泵型号意义

产品用途

XBD-HL系列卧式变流恒压消防泵主要用于工业及民用建筑固定消防系统，如消火栓灭火系统，自动喷淋灭火系统和水喷雾灭火系统等，以及生活供水、消防和生活共用的给水系统、建筑、市政、工矿、锅炉给水等场合。

产品特点

1、无论流量、进口压力如何变化，扬程恒定不变，真正达到国家消防规范。
2、可在规定范围内自由调节扬程。
3、采用不锈钢材质，保证水泵不锈死，瞬间起动安全可靠。
4、具有缓闭止回功能

工作条件

1、转速：2900r/min(电机转速)
2、介质温度：常温清水
3、流量范围：0～80L/S
4、扬程范围：30～260m
5、电机功率：15～160KW

性能参数

泵型号	流量（L/S）	扬程(M)	转速(r/min)	电机功率KW	进口直径(mm)	出口直径(mm)
XBD5.0/10-HL	10	50	2900	11	65	50
XBD6.0/10-HL	10	60	2900	11	65	50
XBD7.0/10-HL	10	70	2900	15	65	50
XBD8.0/10-HL	10	80	2900	18.5	65	50
XBD9.0/10-HL	10	90	2900	22	65	50
XBD5.0/15-HL	15	50	2900	15	80	65
XBD6.0/15-HL	15	60	2900	15	80	65
XBD7.0/15-HL	15	70	2900	18.5	80	65
XBD8.0/15-HL	15	80	2900	22	80	65
XBD9.0/15-HL	15	90	2900	30	80	65
XBD10/15-HL	15	100	2900	30	80	65
XBD11/15-HL	15	110	2900	37	80	65
泵型号	流量（L/S）	扬程(M)	转速(r/min)	电机功率KW	进口直径(mm)	出口直径(mm)
XBD5.0/20-HL	20	50	2900	18.5	80	65
XBD6.0/20-HL	20	60	2900	22	80	65
XBD7.0/20-HL	20	70	2900	22	80	65
XBD8.0/20-HL	20	80	2900	30	80	65
XBD9.0/20-HL	20	90	2900	37	80	65
XBD10/20-HL	20	100	2900	37	80	65
XBD11/20-HL	20	110	2900	37	80	65
XBD12/20-HL	20	120	2900	45	80	65
XBD13/20-HL	20	130	2900	45	80	65
XBD14/20-HL	20	140	2900	55	80	65
XBD15/20-HL	20	150	2900	55	80	65
泵型号	流量（L/S）	扬程(M)	转速(r/min)	电机功率KW	进口直径(mm)	出口直径(mm)
XBD3.0/30-HL	30	30	2900	22	100	80
XBD4.0/30-HL	30	40	2900	30	100	80
XBD5.0/30-HL	30	50	2900	30	100	80
XBD6.0/30-HL	30	60	2900	37	100	80
XBD7.0/30-HL	30	70	2900	37	100	80
XBD8.0/30-HL	30	80	2900	45	100	80
XBD9.0/30-HL	30	90	2900	45	100	80
XBD10/30-HL	30	100	2900	55	100	80
XBD11/30-HL	30	110	2900	55	100	80
XBD12/30-HL	30	120	2900	75	100	80
XBD13/30-HL	30	130	2900	75	100	80
XBD14/30-HL	30	140	2900	75	100	80
XBD15/30-HL	30	150	2900	75	100	80
泵型号	流量（L/S）	扬程(M)	转速(r/min)	电机功率KW	进口直径(mm)	出口直径(mm)
XBD5.0/40-HL	40	50	2900	45	125	100
XBD6.0/40-HL	40	60	2900	45	125	100
XBD7.0/40-HL	40	70	2900	55	125	100
XBD8.0/40-HL	40	80	2900	75	125	100
XBD9.0/40-HL	40	90	2900	75	125	100
XBD10/40-HL	40	100	2900	75	125	100
XBD11/40-HL	40	110	2900	90	125	100
XBD12/40-HL	40	120	2900	90	125	100
XBD13/40-HL	40	130	2900	90	125	100
XBD14/40-HL	40	140	2900	90	125	100
XBD5.0/50-HL	50	50	2900	45	125	100
XBD6.0/50-HL	50	60	2900	55	125	100
XBD7.0/50-HL	50	70	2900	55	125	100
XBD8.0/50-HL	50	80	2900	75	125	100
XBD9.0/50-HL	50	90	2900	75	125	100
